➤ Union TC 110 - 2002 - Fraiseuse à vendre

Afficher dans la langue d'origine

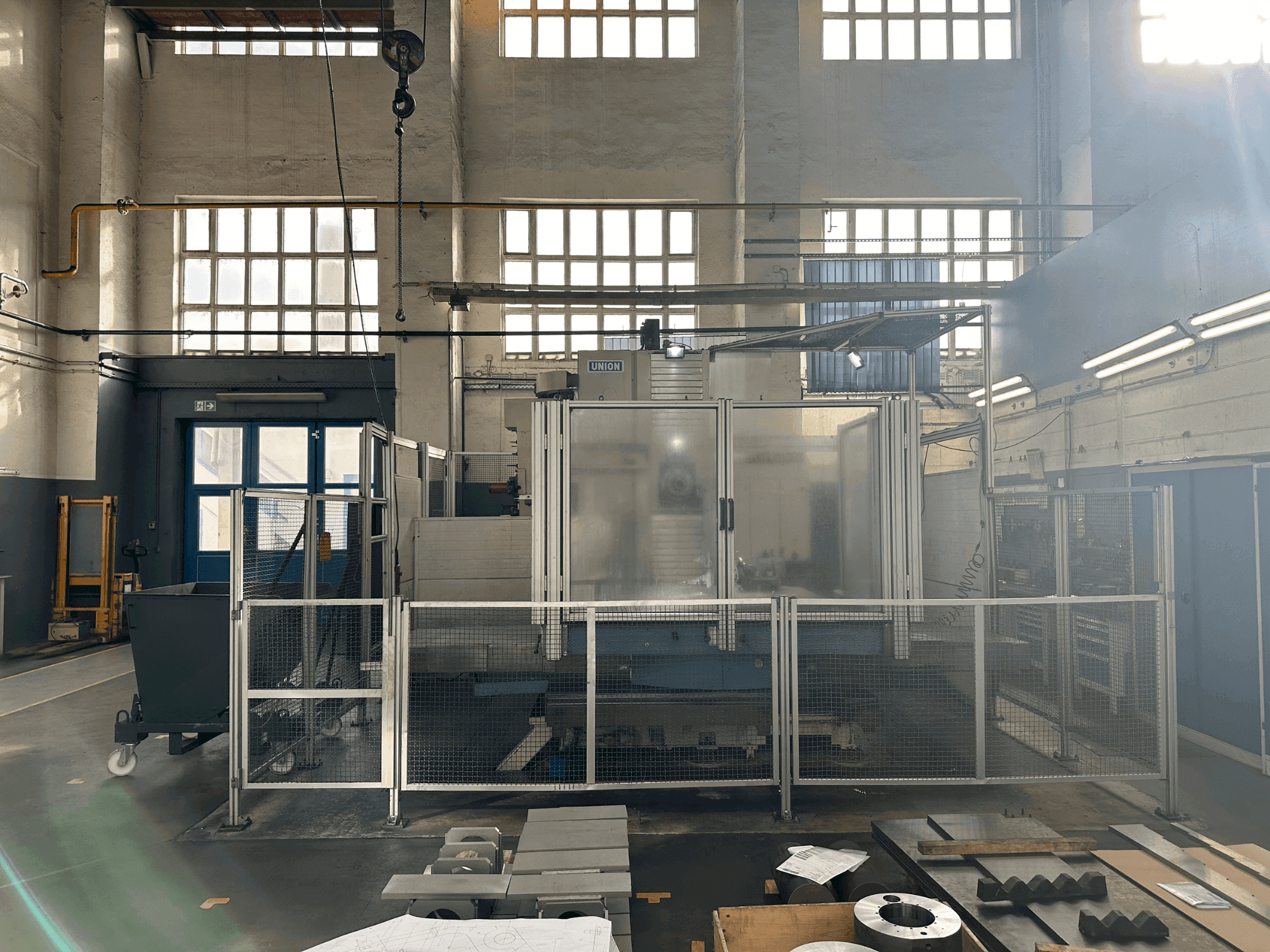

Cette fraiseuse 3 axes Union TC 110, fabriquée en 2002, est pilotée par un système Heidenhain TNC 426. Elle est équipée d'un changeur d'outils SIDEPALSA à 40 positions et d'un porte-outils SK50. Les dimensions de la table sont de 1250 x 1600 mm et les axes X, Y, Z et W mesurent respectivement 2000 mm, 1600 mm, 1500 mm et 550 mm. Sa broche supporte un diamètre de 110 mm, améliorant la précision avec un couple nominal de 1639 Nm et des vitesses allant jusqu'à 4000 min^-1. Pour plus d'informations sur cette fraiseuse Union TC 110, contactez-nous.

Vue d'ensemble

marque: UNION
année: 2002
MODÈLE: TC 110
type d'application: Autres machines-outils
Emplacement: Allemagne
type de machine: Aléseuse (Métal)
disponibilité: Vendu
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - UNION TC 110

Données générales

Largeur des mesures: 5150 mm
Profondeur des mesures: 8600 mm
Hauteur des mesures: 5150 mm

Unité de contrôle

Modèle: TNC 426
Marque: HEIDENHAIN

Entraînement principal

Nombre de broches: 2
Plage de vitesse de la broche: 4000 1/MIN
Conicité de l'outil: SK50
Nombre d'axes: 3

Mouvement

X-AXIS Mouvement: 2000 mm
X-AXIS Course rapide: 15m/min
Y-AXIS Mouvement: 1600 mm
Y-AXIS Force d'avance: 16kN
Y-AXIS Course rapide: 15m/min
Z-AXIS Mouvement: 1500 mm
Z-AXIS Force d'avance: 20kN
Z-AXIS Course rapide: 15m/min
Axe W Mouvement: 550 mm

Tools

Nombre d'index: 40
Type de porte-outil: SK50

Équipement supplémentaire

- Changeur d'outils SIDEPALSA 40 fois
- Contrôle sur 79431 hrs // Machine sur 76080 hrs // Programme exécuté sur 27696 hrs

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - L'unité de contrôle avancée (heidenhain tnc 426) améliore la précision des opérations.
- - Diamètre de la broche : 110 mm
- - Pression, min : 6 bar
- - Diamètre extérieur du tube : 8 mm
- - Nombre d'étages d'engrenage : 2
- - Gamme de vitesse de l'étage de transmission 1 : 5-670min-1
- - Plage de vitesse de l'étage de transmission 2 : 671-4000 min-1
- - Couple nominal de la broche : 1639 nm
- - Couple maximal de la broche : 2012nm
Avantages qualitatifs de la machine:
- - Grande précision de la broche avec des valeurs de déviation circulaire et de cylindricité garantissant des finitions de haute qualité.
- - Couple de broche élevé offrant des capacités de coupe robustes.
- - Dimensions de la table : 1250 x 1600mm

Informations supplémentaires

- MACHINE ENCORE SOUS TENSION

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
