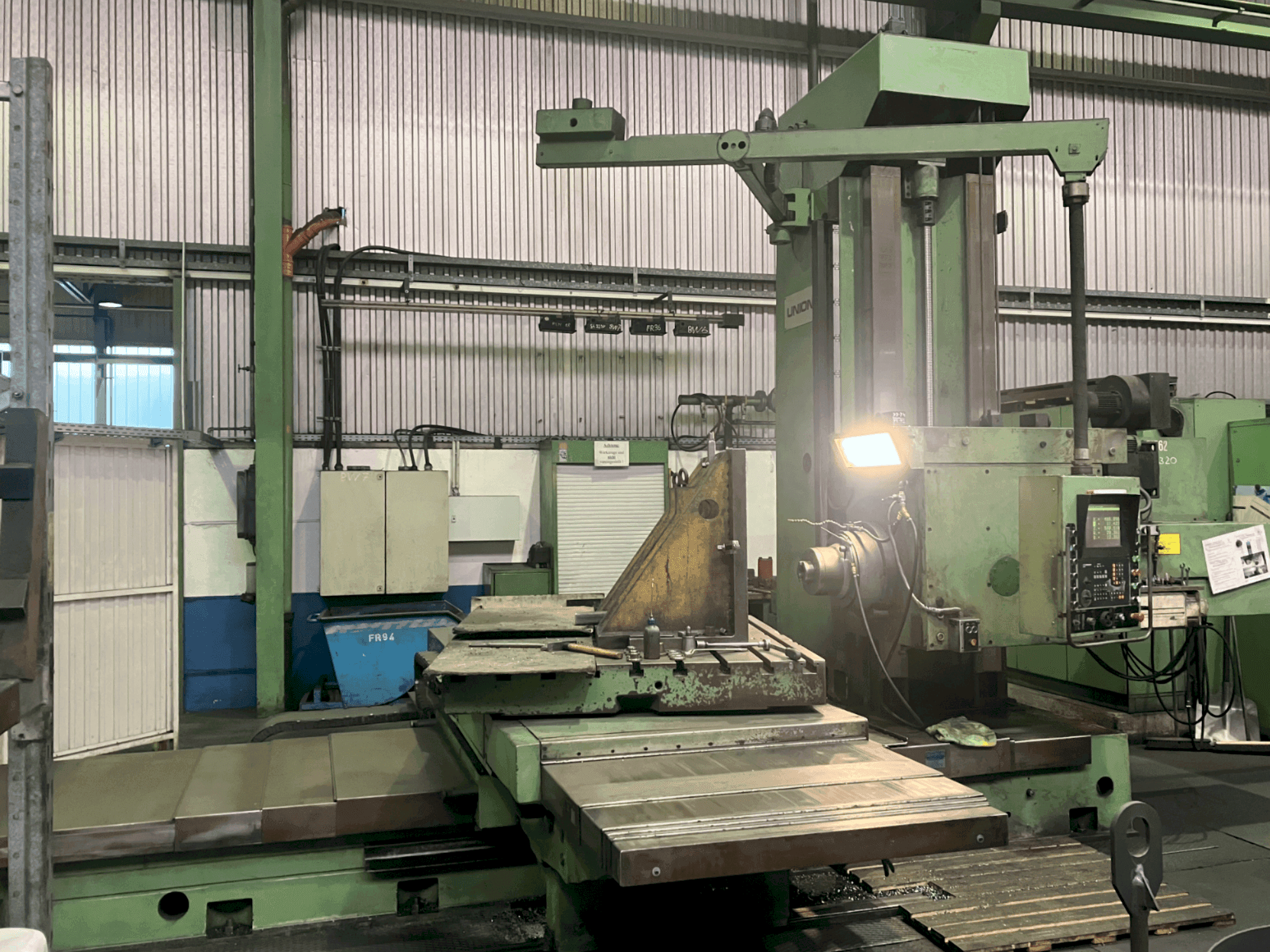

UNION - BFT 110 NCDE-OTH-UNI-1992-00001

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Demande de courant de pointe pour le démarrage du moteur : 300 a
  • - Vitesses (en continu) : broche de perçage (4 gammes) : 6. 3-1250 min-¹ broche de perçage (2 gammes) : 6. 3-315 min-¹
  • - Diamètre de perçage maximal : 630 mm // diamètre de parement maximal : 1250 mm
  • - Tension d'alimentation : 380 v ac ±10% // fréquence : 50 hz
  • - Diamètre de perçage maximal de la tourelle : 630 mm
  • - Dimensions de la surface de serrage : 1250 x 1400 mm, 1400 x 1600 mm
  • - Poids de serrage maximal avec répartition uniforme de la charge : 6300 kg
  • - Table de serrage rainures en t : largeur : 28 mm distance : 160 mm diamètre de centrage : 100 n6 mm
  • - Mouvement de rotation : 360°
  • - Positionnement de la table optique : 4 x 90

Informations supplémentaires

• - Unité de contrôle : NC Système de contrôle : TNC 355 Type de commande : Contrôle de trajectoire 3D Axes contrôlables : X, Y, Z, W et B Caractéristiques techniques : Longueur de déplacement programmable : Minimum : 0,001 mm, maximum : 14600 mm Interpolation : 3D linéaire, 2D circulaire Vitesse d'avance programmable : 1 mm/min à 6300 mm/min Ajustement de la vitesse d'avance en continu : 0 % à 150 % de la valeur programmée Temps d'arrêt programmable : 0,001 s à 19999,999 s Réglage progressif de la vitesse : 0 % à 150 % de la valeur programmée Programmation de la vitesse : Se référer aux données techniques Caractéristiques supplémentaires : Sélection d'outils : Minimum 1 fonction M par bloc Correction d'outil : 99 numéros d'outils, 99 paires (longueur et rayon) Sous-programmes technologiques : 8 cycles d'usinage, 200 sous-programmes libres Correction de programme : Dans le sens des aiguilles d'une montre à l'intérieur de la commande Affichage : Affichage de 4 séquences de programme et de l'état des données clés du programme Comprend du texte clair et des graphiques sur un écran de 12 pouces Entrée/sortie du programme : Longueur du bloc : Fixe ou variable Options d'entrée : Disquette, cassette à bande magnétique, entrée manuelle, interface série Options de sortie : Disquette, Cassette magnétique, Interface série Plages de déplacement : Mouvement vertical de la broche (Y) : 1270-1620 mm Mouvement de la broche de perçage (W) : 710 mm Mouvement transversal de la table de serrage (X) : 1985 mm Mouvement longitudinal de la table de serrage (Z) : Sans contre-pointe : 1260-1960 mm Avec contre-pointe : 1490 mm Distance maximale par rapport à la plaque frontale : Environ 3000 mm Table : Dimensions de la surface de serrage : 1250 x 1400 mm, 1400 x 1600 mm Poids de serrage maximum avec répartition uniforme de la charge : 6300 kg Rainures en T de la table de serrage : Largeur : 28 mm Distance : 160 mm Diamètre de centrage : 100 N6 mm Mouvement de rotation : 360° Positionnement de la table optique : 4 x 90°
