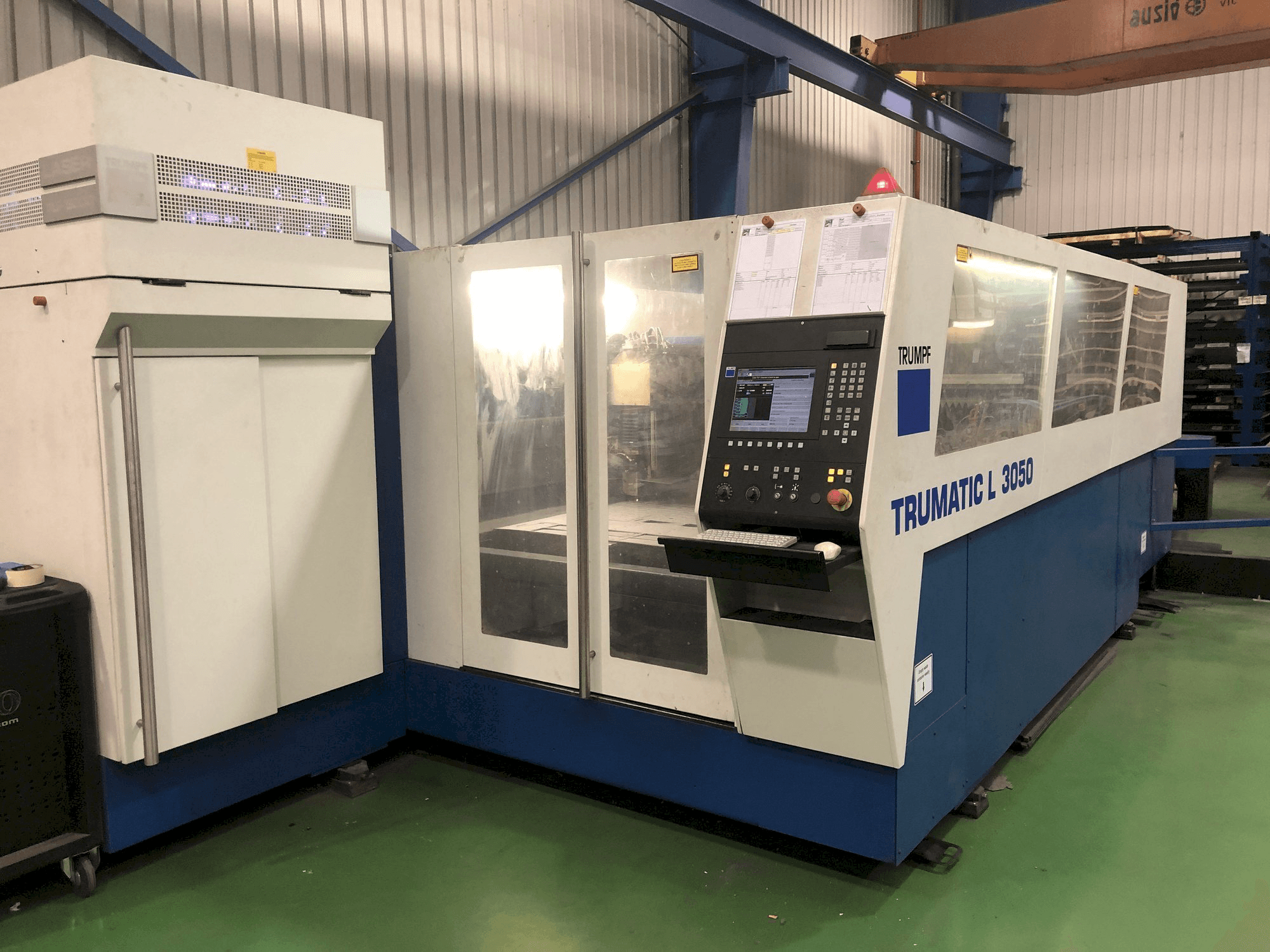

Machine de découpe laser Trumpf Trumatic L3050

Afficher dans la langue d'origine

Cette machine de découpe laser Trumpf Trumatic L3050 a été fabriquée en 2006. Equipée d'une unité de contrôle SIEMENS SINUMERIK 840D, cette machine est en très bon état car elle a été récemment remise à neuf. Elle incorpore une puissance laser de 6 kW et est capable de découper des tôles d'acier jusqu'à 25 mm d'épaisseur.

Vue d'ensemble

marque: TRUMPF
année: 2006
MODÈLE: Trumatic L3050
heures de production: 24456
type d'application: Découpage
Emplacement: Espagne
type de machine: Machine de découpe laser CO2
disponibilité: Vendu
marque de l'unité de contrôle: SIEMENS

Informations techniques - TRUMPF Trumatic L3050

Données générales

Largeur des mesures: 4600 mm
Profondeur des mesures: 11250 mm
Hauteur des mesures: 2400 mm
Poids de la machine: 12500 kg

Unité de contrôle

Modèle: SINUMERIK 840 D
Marque: SIEMENS

Entraînement principal

Puissance du laser: 6 kW
Type de laser: TLF 6000TM
Marque du laser: Trumpf

Mouvement

X-AXIS Mouvement: 3050 mm
Y-AXIS Mouvement: 1550 mm
Z-AXIS Mouvement: 115 mm

Pièce à usiner

Pièce x: 3000 mm
Pièce y: 1050 mm
Poids de la pièce: 900 kg

Epaisseur maximale du matériau

Acier: 25 mm
Acier inoxydable: 25 mm

Supports

Consommation électrique: 109 kVA
Convoyeur de copeaux: Oui
Refroidissement interne: Oui

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
