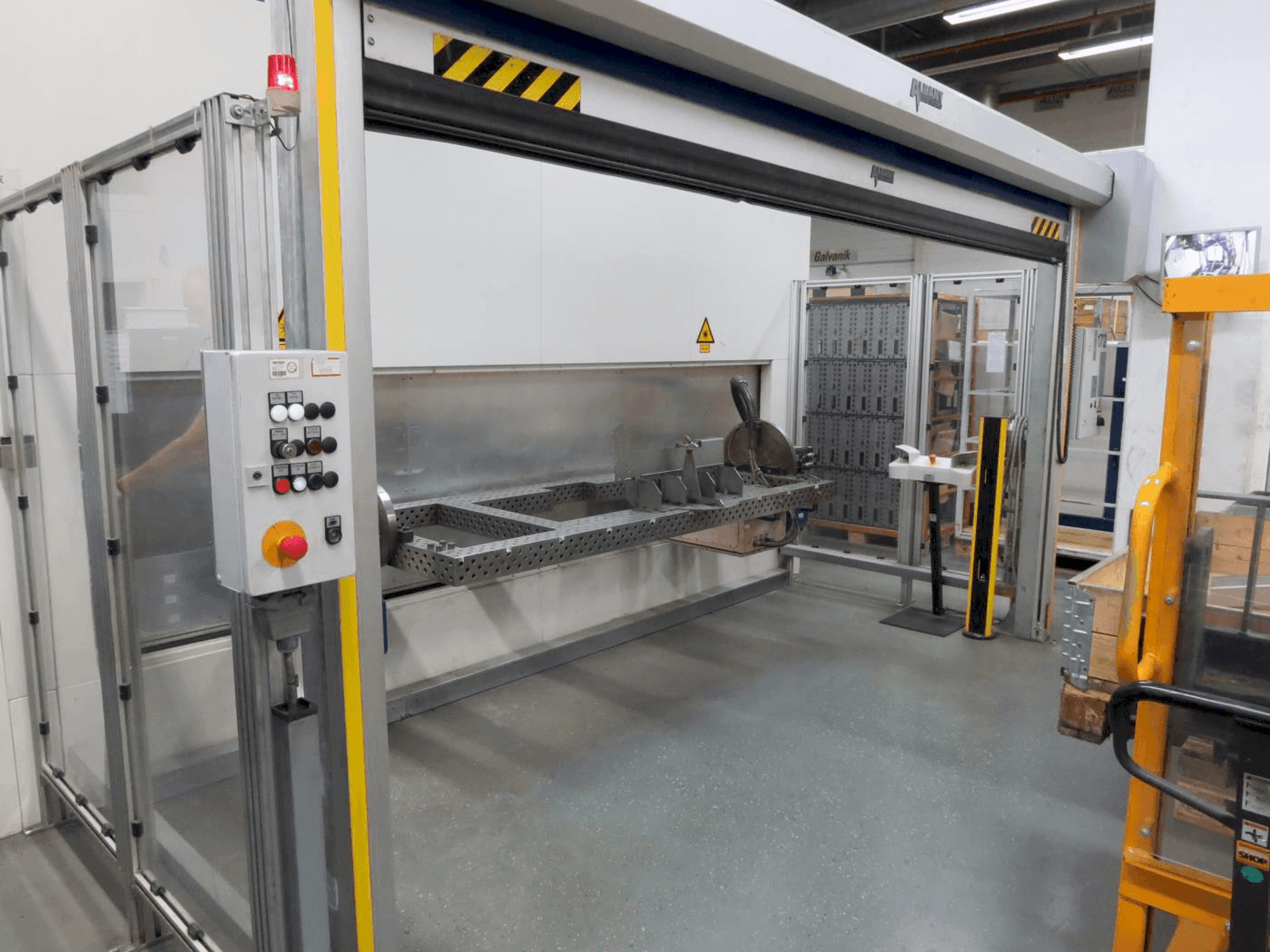

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Équipement supplémentaire

• - La table de serrage a les dimensions (X x Y) 2400x1000mm.

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Dispositif laser, guidage et mise en forme du faisceau laser trumpf nd:yag hl 3006 d, câble de lumière laser llk-b 06, longueur 40 m
  • - 2 axes rotatifs nc, chacun avec un contre-palier et une largeur de serrage libre de 2000 mm
  • - 1 axe rotatif principal pour l'entrée et la sortie des composants, type handte sf - l4000
  • - Protection de l'aire de rotation au moyen d'un volet roulant sur la largeur de la cabine
  • - Verre de protection, système d'extraction des plaques d'alimentation des supports, compatible avec les robots
  • - Intégration étanche à la lumière dans la cabine de protection, logiciel
  • - Positionneur de composants : positionneur à double rotation dwpv 500ms pour le maintien de deux dispositifs de serrage de composants
  • - Robot kuka kr 30/ ha (haute précision) avec contrôleur kr c2, câble vidéo bnc, 10 m de long
  • - Diamètre des fibres 600 mm, volume d'air 4000 m3/h, système d'extinction automatique intégré
  • - Encombrement au sol, positionneur de rotation inclus : (lxw) : 4800mm x 4300mm
• Avantages qualitatifs de la machine:
  • - Cabine de protection anti-lumière laser avec toit, caméra ccd, moniteur n/b, réticule réglable, câble d'alimentation de la caméra, 30 m de long, et câble vidéo bnc, 10 m de long.
  • - Objectif avec longueur focale f = 200 mm, cassette de verre de protection pour un remplacement facile du verre de protection
  • - Guidage et mise en forme des faisceaux, protection optique par laval crossjet, mécanique des robots industriels à six axes avec cinématique articulée
  • - Optique de traitement beo 7000210p pour le soudage au laser, conçue pour la charge utile et les moments d'inertie spécifiés de 30 kg
  • - Chargement et déchargement des composants en parallèle, conception de la cellule robotisée avec un robot suspendu.
  • - Extensible jusqu'à un maximum de 4 câbles laser, collimation 0° avec défocalisation et observation par caméra.
  • - Laser pilote avec support de capteur de plasma, contrôle du laser pilote par commande laser
  • - Logiciel de programmation laser winlas. Possibilité de stockage de 99 programmes laser.
  • - Puissance de sortie : 3000 watts à la pièce, 4000 watts au total avec 1000 watts de réserve de contrôle
  • - Configuration optique pour 1 câble de lumière laser avec commutation rapide (temps de commutation de 50 ms), la configuration optique peut être

Informations supplémentaires

• - La machine n'est pas équipée d'un dévidoir de fil // La machine est encore sous tension
