➤ STUDER S31 d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

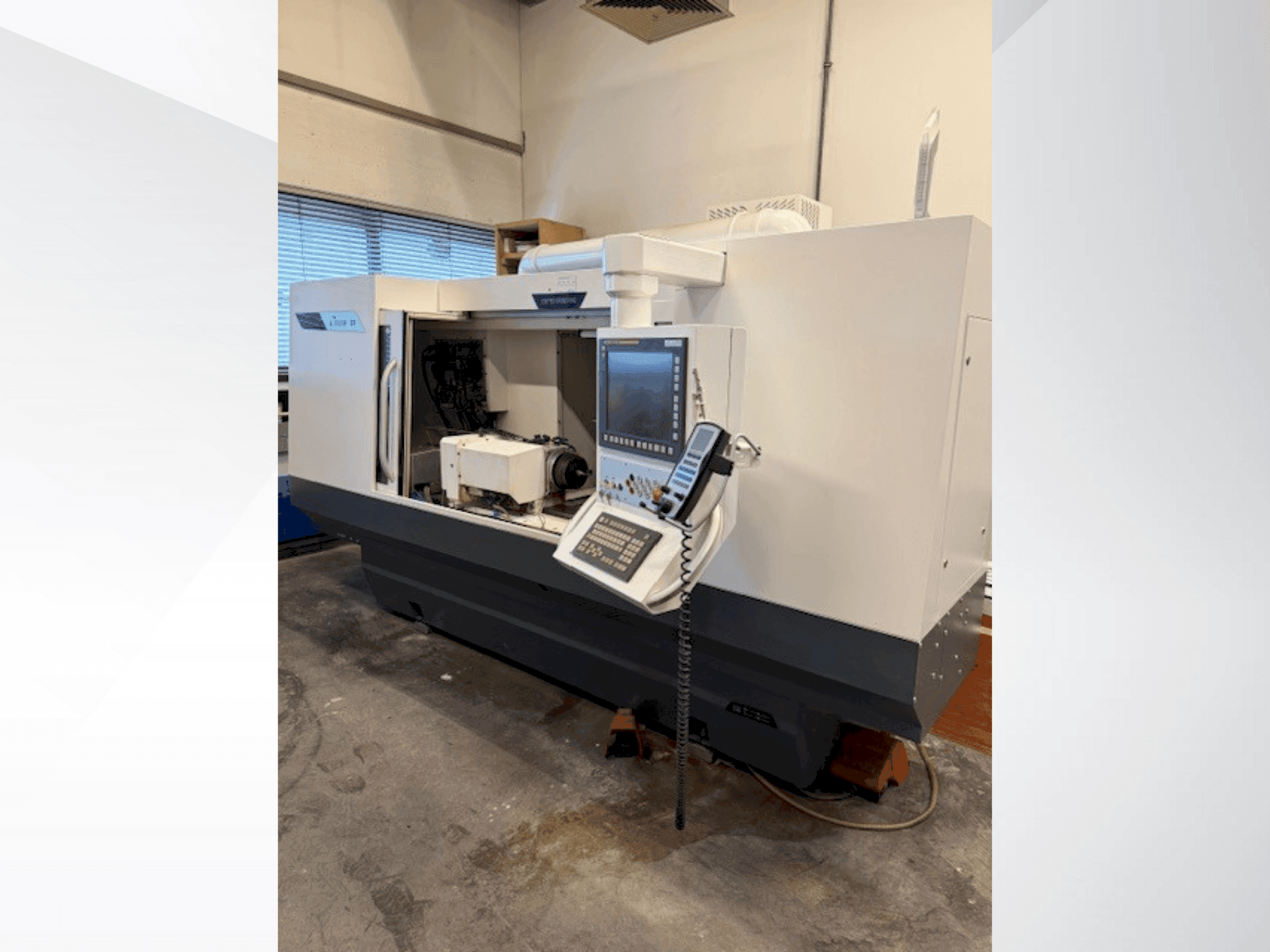

Cette rectifieuse cylindrique STUDER S31 a été fabriquée en 2019. Elle offre précision et durabilité pour diverses applications de rectification. Idéale pour ceux qui recherchent des capacités de rectification cylindrique fiables. Contactez-nous pour plus d'informations.

Vue d'ensemble

marque: STUDER
année: 2019
MODÈLE: S31
heures de production: 9857
type d'application: Broyage
Emplacement: Allemagne
type de machine: Rectifieuse Cylindrique
disponibilité: Immédiatement
marque de l'unité de contrôle: FANUC

Informations techniques - STUDER S31

Unité de contrôle

Marque: FANUC
Modèle: 0i-TD

Entraînement principal

Plage de vitesse de la broche: 60000 1/MIN
Nombre d'axes: 2

Équipement supplémentaire

- Filtre Overband

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - Distance centrale : 100 mm
- - Hauteur centrale : 175 mm
- - Mandrin pièce tête de broche : is050/110
- - Table de travail avec échelle auxiliaire pour le réglage des accessoires de la table.
- - Tourelle à 3 broches
- - Usinage extérieur : 2 broches
- - Meules : d500x63
- - Usinage interne : 1 broche
- - Précision de la circularité lors de la rectification sans centre : 0. 0004mm
- - Axe transversal x : entraîné par un servomoteur à courant alternatif et une vis à billes, course de 280 mm.
Avantages qualitatifs de la machine:
- - Tête de broche de rectification tournante u universelle
- - Accouplement hirth 1° à l'axe de pivotement de la tête de la broche de rectification : angle de pivotement -15° à +195°.
- - Réglage fin en continu, résolution 0. 0001° (sur l'axe b)
- - Division mécanique : métrique
- - Axe longitudinal z : entraîné par un servomoteur à courant alternatif et une vis à billes. Course de déplacement 1150mm.
- - Système de mesure directe pour les axes x et z : résolution 0. 0001mm.
- - Axe c avec système de mesure indirecte : résolution 0,0001°.

Informations supplémentaires

- Machine encore sous tension

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
