- Cette fraiseuse SORALUCE TA-35A (2015)

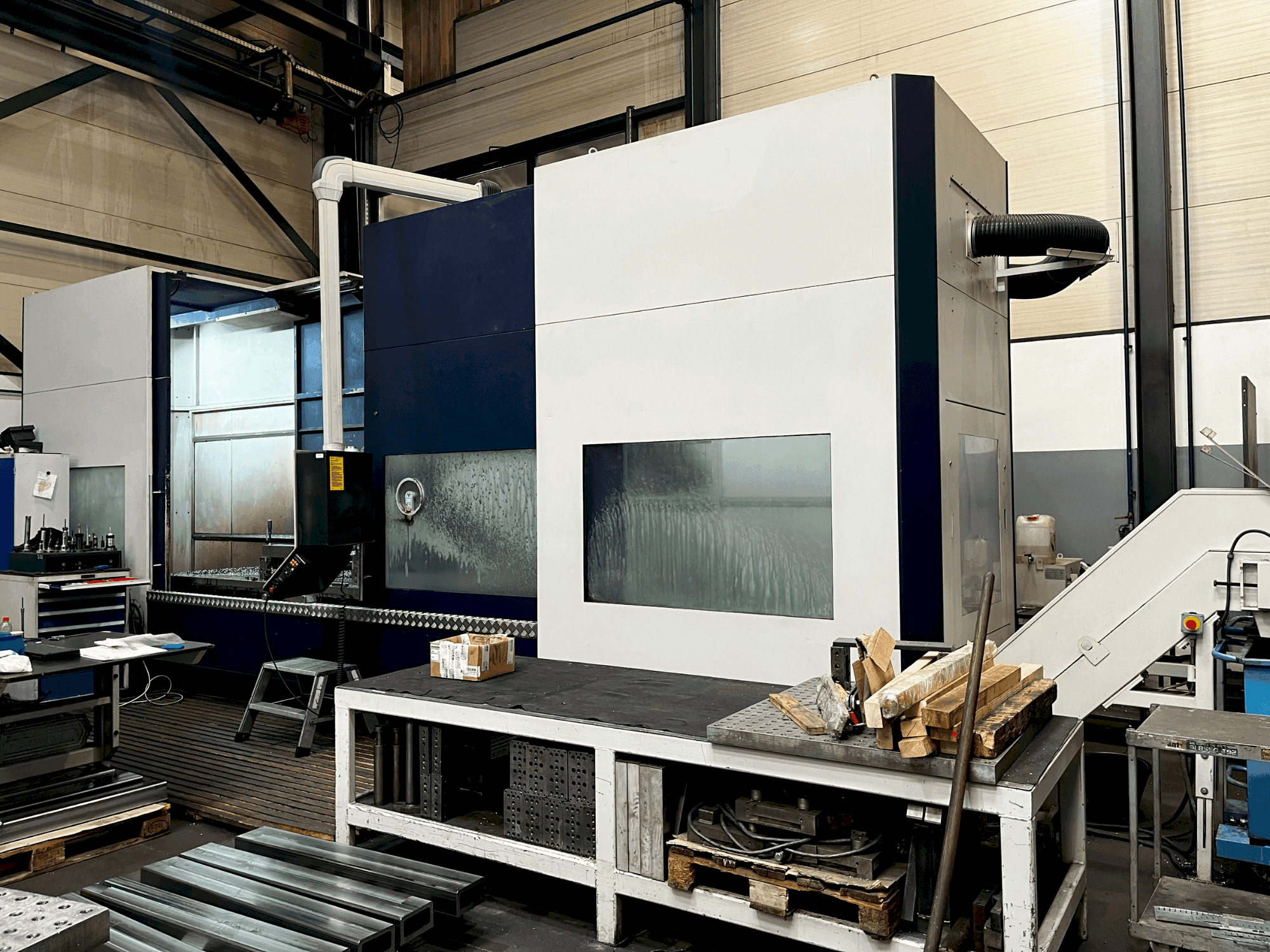

Cette fraiseuse SORALUCE TA-35A a été fabriquée en 2015 en Espagne. Elle est équipée d'une HEIDENHAIN iTNC 530 HSCI (3 axes + broche) Pupitre de commande à unité déportée rotative avec articulation. Comprend un écran plat de 19", un clavier métallique avec souris intégrée et une interface USB au niveau du panneau de commande. Vitesse du processeur 0,5 ms incluse. Tournage par interpolation avec HEIDENHAIN iTNC 530 composé d'un système FAO, d'un post-processeur HEIDENHAIN et d'un logiciel d'adaptation de l'axe C. La machine est équipée d'une manivelle électronique portable. La machine est équipée d'une manivelle électronique portable HEIDENHAIN HR 410 avec câble spiralé de 3 m. Dispose d'une tête de fraisage à indexation automatique avec une division de 2,5° x 2,5° et des vitesses allant jusqu'à 4000 min-1, 28 kW, 479 Nm, y compris refroidissement par air/lubrification par brouillard d'huile, force de serrage de l'outil 20 000 N, porte-outil ISO 50 - DIN 69871 A (H200), non requis lors de la sélection de la tête de fraisage H210. Comprend une enceinte complète de protection contre les éclaboussures d'une hauteur de 2 600 mm. Comprend deux portes avant et une porte arrière permettant d'utiliser la machine de l'avant et de l'arrière. Toutes les portes et parois sont équipées d'un total de 7 fenêtres. Le poids hydraulique est compensé par une action directe sur la glissière verticale. Contient une table de machine avec 5 rainures en T 22 H12 (6 rainures en T pour une largeur de table de 1000 mm) et une rainure de référence 22 H8, espacement des rainures en T 140 mm.
Vue d'ensemble
- marque: Soraluce
- année: 2015
- MODÈLE: TA-35A
- type d'application: Fraiseuse
- Emplacement: Croatie
- type de machine: Fraiseuse CNC
- disponibilité: Immédiatement
- marque de l'unité de contrôle: HEIDENHAIN
Informations techniques - Soraluce TA-35A
Données générales
- Poids de la machine: 18500 KG
Unité de contrôle
- Marque: HEIDENHAIN
- Modèle: iTNC 530 HSCI
- Commande à distance: Oui
Entraînement principal
- Nombre de broches: 1
- Plage de vitesse de la broche: 20-4000 1/MIN
- Puissance du moteur de la broche: 28 kW
- Nombre d'axes: 3
Mouvement
- X-AXIS Mouvement: 3500 mm
- Y-AXIS Mouvement: 1250 mm
- Z-AXIS Mouvement: 1200 mm
Table
- Longueur extérieure: 2700 mm
- Largeur extérieure: 1000 mm
- Nombre de tslots: 6 x 22 H12
Informations supplémentaires
- Avantages techniques de la machine:
- - Rainures en t 6 x 22 h12 // rainure de référence 1 x 22 // h8 espacement des rainures en t 140 mm
- - Porte-outils (option) iso 50, din 69871 ad
- - Vitesse d'avance : axes x, y, z 10 - 10000 mm/min // max. Vitesse d'avance : axes x-, y-, z 25000 mm/min // max. Force d'avance : axes x-, y-, z 10000 n // accélération moyenne 2 m/s2
- - Commande heidenhain itnc 530 hsci (3 axes + broche), comprenant un écran plat 19", un clavier métallique avec souris intégrée, et une interface usb sur le panneau de commande. Vitesse du processeur 0,5 ms, y compris heidenhain smart. Nc // pupitre de commande rotatif avec articulation // couple 479 nm
- - Tournage par interpolation avec heidenhain itnc 530 composé d'un système de cames, d'un post-processeur heidenhain, d'une adaptation logicielle axe c (broche)
- - Manivelle électronique portable heidenhain hr 410 avec câble spiralé de 3 m
- - Tête de fraisage à indexation automatique avec division de 2,5° x 2,5° et vitesse jusqu'à 4000 min-1, 28 kw, 479 nm, y compris refroidissement par air/lubrification par brouillard d'huile, force de serrage de l'outil 20 000 n, porte-outil iso 50 - din 69871 a (h200), non nécessaire lors de la sélection de la tête de fraisage h210.
- - Système de refroidissement du lubrifiant refroidissement externe (kv 1 / standard) avec un volume de réservoir de 250 l, pression de refoulement de 5 bar, débit de refoulement de 50 l/min, système de filtre à chambre avec micro ventilateur et écumoire à bande d'huile avec minuteries intégrées, sortie à la tête de fraisage par anneau de douche (d9).
- - Jeu complet de fixateurs (vis d'ancrage courtes).
- - Téléservice (tel10) : diagnostic à distance via un logiciel de contrôle à distance (internet) ou via un logiciel vpn/routeur (internet).
- Avantages qualitatifs de la machine:
- - Compensation hydraulique du poids agissant directement sur la glissière verticale.
- - Enceinte complète de protection contre les éclaboussures d'une hauteur de 2 600 mm. Elle se compose de deux portes avant et d'une porte arrière permettant d'utiliser la machine de l'avant et de l'arrière. Toutes les portes et parois sont équipées d'un total de 7 fenêtres.
- - Orientation de la broche et filetage sans mandrin de compensation.
- - Moteurs d'entraînement à courant alternatif heidenhain dans tous les axes avec technologie d'entraînement numérique.
- - Système de guidage linéaire à rouleaux ina rue45-e-l sur tous les axes // lubrification centralisée automatique avec surveillance de la pression et du temps pour tous les composants des axes et du mouvement // entraînements par vis à billes (it5) sur tous les axes // système de mesure linéaire directe heidenhain sur tous les axes.
- - Couvercles télescopiques pour les guides de l'axe x.
- - Équipement électrique de siemens.
- - Système hydraulique par vickers.
- - Éclairage de l'espace de travail (selon ossberger).
- - Peinture ral 5011 (bleu acier), ral 7035 (gris clair)
- - 2 jeux de documentation (1 x papier et 1 x CD-Rom) // Modèle 3D de la machine au format .step ou .iges.
Avantages de la machine
Informations supplémentaires
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
