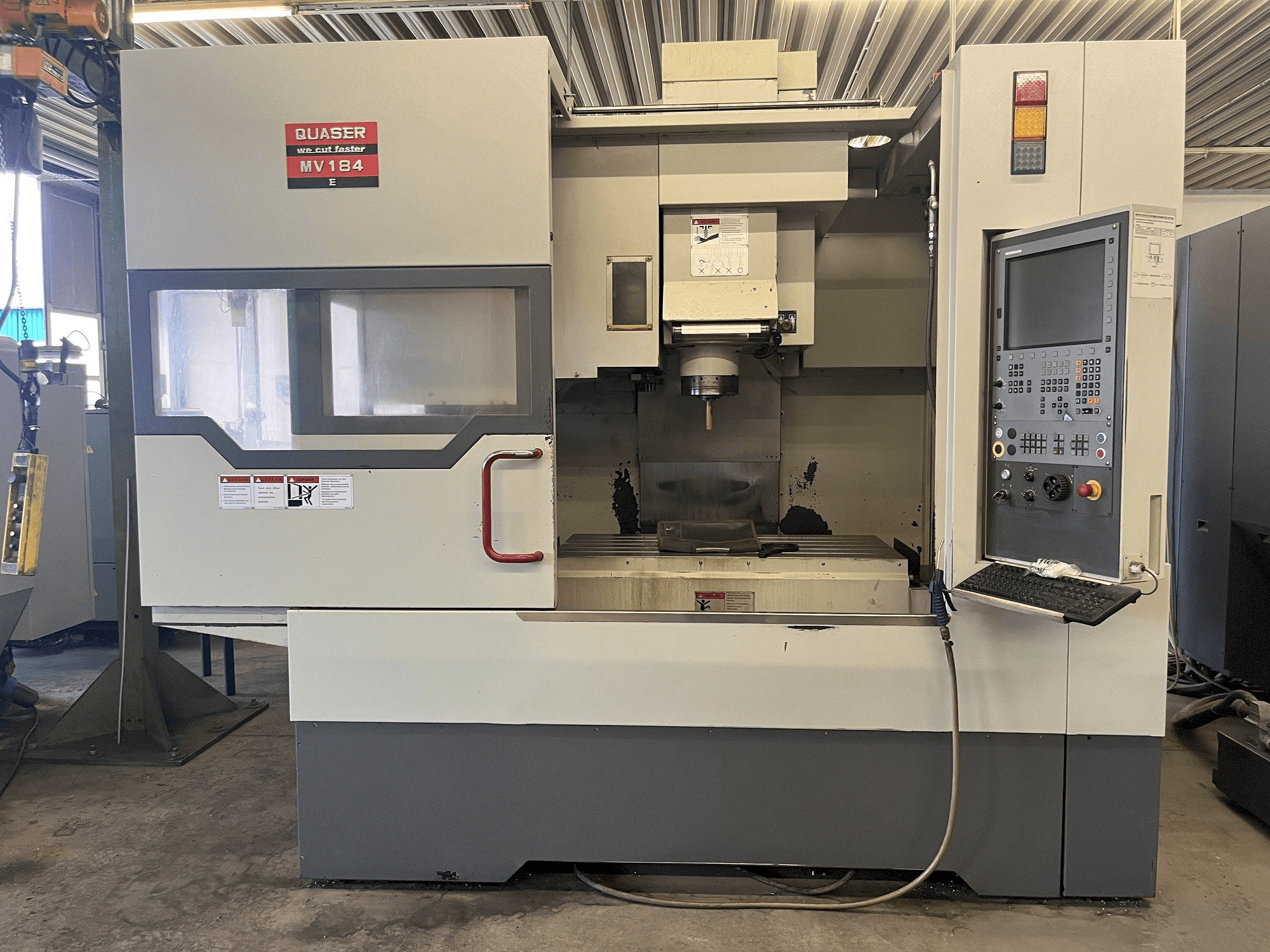

Centre d'usinage vertical Quaser MV 184E

Afficher dans la langue d'origine

Ce centre d'usinage vertical Quaser MV 184E a été fabriqué en 2009. Il est équipé d'une commande Heidenhain iTNC 620 et dispose de 3 broches. La machine a une vitesse de rotation de 30 à 12000 tr/min.

Vue d'ensemble

marque: Quaser
année: 2009
MODÈLE: MV 184E
type d'application: Fraiseuse
Emplacement: Allemagne
type de machine: Centre d'usinage vertical
disponibilité: Vendu
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - Quaser MV 184E

Données générales

Largeur des mesures: 2820 mm
Profondeur des mesures: 2920 mm
Hauteur des mesures: 2860 mm
Poids de la machine: 6790 kg

Unité de contrôle

Modèle: iTNC 620
Marque: HEIDENHAIN

Entraînement principal

Plage de vitesse de la broche: 30 - 12000 1/MIN
Puissance du moteur de la broche: 17 kw
Nombre d'axes: 3

Mouvement

X-AXIS Mouvement: 1020 mm
Y-AXIS Mouvement: 610 mm
Z-AXIS Mouvement: 610 mm

Table

Longueur extérieure: 1200 mm
Largeur extérieure: 600 mm
Charge de la table: 7 kg

Équipement supplémentaire

- Convoyeur de copeaux

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - Alimentation interne en liquide de refroidissement 20 bar
- - Nombre d'outils dans le magasin 30 pièces
- - Porte-outils sk 40
- - Changeur d'outils à double bras avec 30 emplacements
- - Guides linéaires de grande dimension dans tous les axes
- - Entraînements numériques hautement dynamiques avec une puissance d'axe de 6800 n (z 13900 n)
- - Corps de machine lourd en fonte fortement nervurée, optimisé par ordinateur
- - Avance rapide 32 rnlmin (z ;24 mlmin), accélération {x/y/z) 3/3 /3 m/sec'.
- - Couple 108 nm
- - Broche principale siemens-weiss sk 40, adaptée aux montages et aux outils standard avec système de surfaçage
Avantages qualitatifs de la machine:
- - Système de refroidissement de la broche principale avec circuit de refroidissement d'huile 100 1 séparé et alimentation en air du moteur principal
- - Vis à billes préchargées diam. 45 mm
- - Porte-outils selon din 69871 (bt 40 oplion), boulons de serrage d'outils selon din 69872 (iso) 7388 option)
- - Élimination des copeaux, consistant en 2 convoyeurs à vis et un sptllsyslem dans la zone de travail, ainsi qu'un convoyeur à bande racleuse.
- - Réservoir de liquide de refroidissement d'une capacité de 300 l
- - Refroidissement par inondation, avec 12 buses de sortie réglables situées dans un anneau sur le nez de la broche, capacité de transport 60 1/min à 2 bar filtre palron 80 µ pour le rinçage des copeaux et le refroidissement par inondation
- - Alimentation interne en liquide de refroidissement avec pompe grundfoss 20 bar. 251/min, y compris filtre à cartouche 25 µ
- - Rinçage des copeaux avec une pompe grundtoss 60 1/min à 2 bar, bacs à copeaux en acier inoxydable dans la chambre de travail
- - Chambre de travail entièrement protégée par de grandes portes de visualisation (ouverture de porte de 900 mm) et 2 lumières de la zone de travail, ainsi qu'une lumière d'état de la machine.
- - Air soufflé, externe. Pour le traitement à sec

Informations supplémentaires

- Pistolet à liquide de refroidissement. - Peinture bicolore gris clair/gris. - Échelles en verre pour les axes X. Y et Z (HDH), y compris la surpression pour éviter la contamination du système de mesure directe. - Lubrification centrale automatique des vis à billes. - Les centres d'usinage Quaser sont conformes aux normes CE.

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
