- MATEC 30 HV (2003) Centre d'usinage universel / Fraiseuse à montant mobile CNC

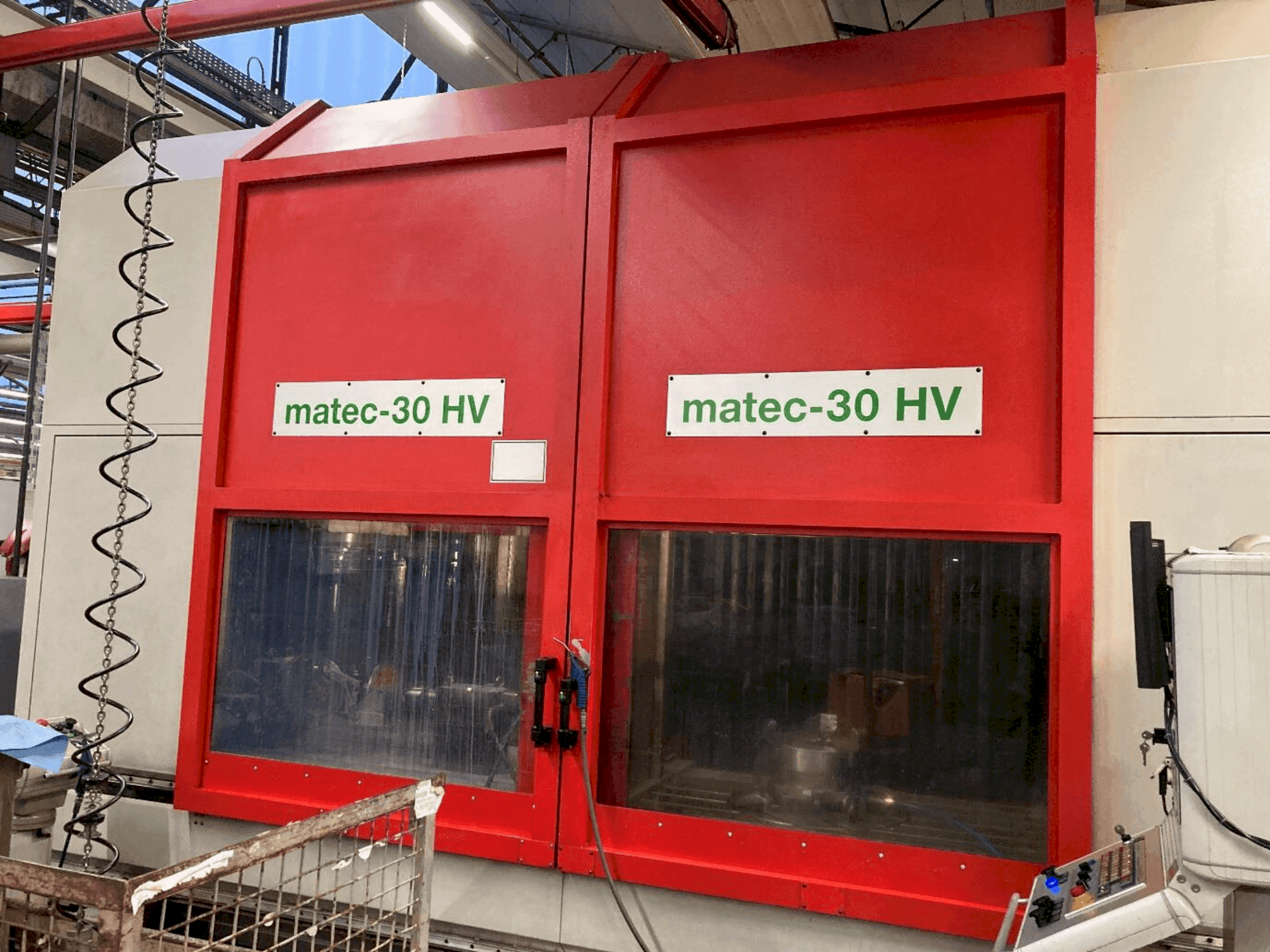

Ce centre d'usinage universel MATEC 30 HV (2003) a été fabriqué en 2003 en Allemagne. Il est contrôlé par une unité de contrôle BOSCH TYPE 3 OSA. Cette fraiseuse à montant mobile CNC (3+2 axes) est équipée d'une broche principale de type DMS 112 avec une plage de vitesse allant jusqu'à max. 12 000 min/-1 et d'une puissance d'entraînement de 30 kW. Elle dispose d'une tête pivotante CN (Sauter) avec pivotement de +/- 90° et graduation de +/- 3 secondes d'arc. En outre, elle est équipée d'un changeur d'outils à 48 positions et d'un porte-outil HSK A63. La table est une table rotative à commande numérique avec une surface de serrage de 3 500 x 835 mm et 7 rainures en T. La machine est équipée d'une barre IKZ 70, d'un filtre à bande en papier, d'un convoyeur à copeaux (hauteur d'éjection de 1200 mm) et d'un palpeur de mesure radio 3D. La machine est préparée avec une interface 4ème axe. L'état de la machine est très bon - elle est encore en production et le service de maintenance a été appliqué régulièrement selon les normes du fabricant. Une inspection sur place est possible à tout moment.
Vue d'ensemble
- marque: Matec
- année: 2003
- MODÈLE: 30 HV
- type d'application: Fraiseuse
- Emplacement: Allemagne
- type de machine: Centre d'usinage vertical
- disponibilité: August 2024
- marque de l'unité de contrôle: BOSCH
Informations techniques - Matec 30 HV
Données générales
- Largeur des mesures: 7000 mm
- Profondeur des mesures: 6000 mm
- Hauteur des mesures: 4000 mm
- Poids de la machine: 15000 kg
Unité de contrôle
- Modèle: TYPE 3 OSA
- Marque: BOSCH
Entraînement principal
- Plage de vitesse de la broche: 12,000 min/-1 1/MIN
- Puissance du moteur de la broche: 30 kW
- Nombre d'axes: 3+2
Mouvement
- X-AXIS Mouvement: 3000 mm
- X-AXIS Course rapide: 30 m/min
- Y-AXIS Mouvement: 800 mm
- Y-AXIS Course rapide: 30 m/min
- Z-AXIS Mouvement: 1100 mm
- Z-AXIS Course rapide: 30 m/min
Tools
- Type de porte-outil: HSK 63 A
Supports
- Convoyeur de copeaux: Oui
- Refroidissement interne: Oui
Équipement supplémentaire
- - Système de refroidissement : Alimentation interne en liquide de refroidissement 70 bar // Unité de refroidissement pour l'armoire de commande
- - Filtre à bande de papier Pistolet de rinçage
- - Convoyeur de copeaux : Hauteur d'éjection 1200 mm
- - Sonde de mesure radio 3D
- - Systèmes de mesure directe x-y-z
Informations supplémentaires
- Avantages techniques de la machine:
- - Broche principale : type dms 112 // couple max. Couple 190 nm // capacité de perçage acier env. 60 mm // capacité de fraisage env. 500 cm³ // filetage m30
- - Avances : avance rapide (x / y / z) 30 m/min // vitesse d'avance 30 000 mm/min
- - Tête pivotante nc : pivotement de +/- 90° // inclinaison de +/- 3 secondes d'arc
- - Table de travail : surface de serrage de la table 3. 500 x 835 mm // rainures en t 7x // rainures en t - largeur 18-h7 // table rotative nc sempuco skh 4/630 // plateau horizontal // diamètre du plateau 630mm // encastré dans la table de la machine
- - Changeur d'outils : nombre de positions d'outils 48 pos.
- - Charge totale connectée : 60kva
- - Espace de travail entièrement fermé
- - Portes de chargement adaptées au chargement par grue // ouverture automatique // cloison mobile
- - Interface hydraulique de serrage 4ème axe // table rotative nc rw/nc 160/250 (hofmann)
- - Diamètre du plateau 250 mm // hauteur du centre 160 mm // contre-pointe hydraulique avec fourreau mk4
- Avantages qualitatifs de la machine:
- - La machine est encore en cours de production et peut être inspectée à tout moment.
- - La machine a été révisée chaque année par le service après-vente et est techniquement en bon état.
- - Documentation complète incluse // Déclaration de conformité // Écran de remplacement installé
Avantages de la machine
Informations supplémentaires
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
