JUNKER Quickpoint 5002/20 Rectifieuse cylindrique

Afficher dans la langue d'origine

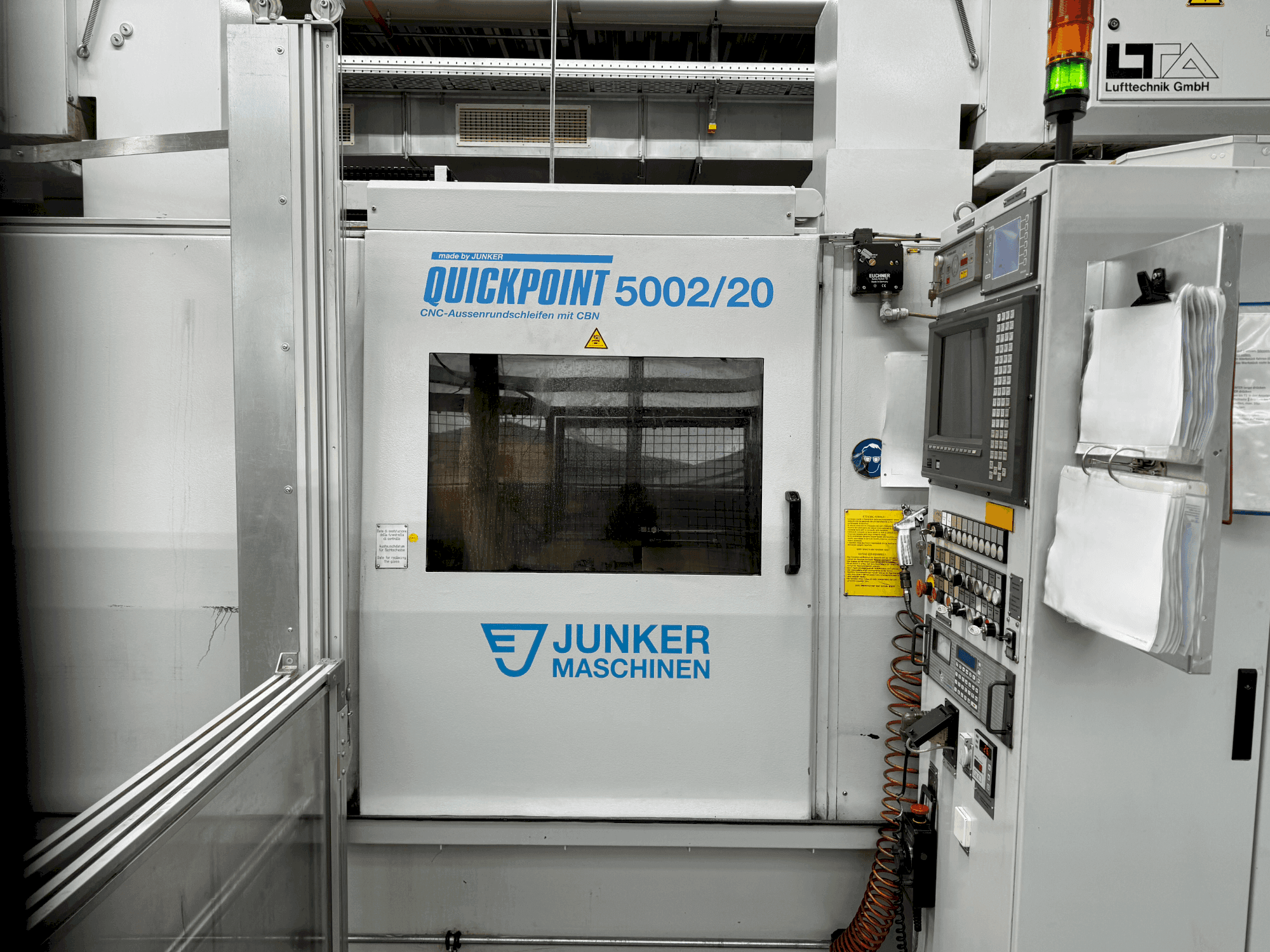

Cette rectifieuse cylindrique JUNKER Quickpoint 5002/20 a été fabriquée en 2000 en Allemagne. Elle a un diamètre de rectification de 280 mm et une longueur de rectification de 900 mm. Équipée d'un axe z de 900 mm, elle peut traiter une pièce de 30 kg au maximum. L'unité de commande est une commande FANUC 15-TB. Elle est équipée de deux unités d'extraction (fabriquées par LTA) et d'un système de filtrage de l'huile (construit en interne). La machine est actuellement utilisée dans le cadre d'une ligne de robots et sera vendue pour être remplacée par une nouvelle machine. Voir la galerie de photos et de vidéos pour plus d'impressions.

Vue d'ensemble

marque: JUNKER
année: 2000
MODÈLE: Quickpoint 5002/20
type d'application: Broyage
Emplacement: Allemagne
type de machine: Rectifieuse Cylindrique
disponibilité: Vendu
marque de l'unité de contrôle: FANUC

Informations techniques - JUNKER Quickpoint 5002/20

Données générales

Largeur des mesures: approx. 5000 mm
Profondeur des mesures: approx. 5000 mm
Hauteur des mesures: approx. 2500 mm
Poids de la machine: approx. 15000 kg

Unité de contrôle

Modèle: 15-TB
Marque: FANUC

Entraînement principal

Nombre d'axes: 3

Mouvement

Z-AXIS Mouvement: 900 mm

Pièce à usiner

Pièce à usiner drm: 250 mm
Pièce à usiner z: 900 mm
Poids de la pièce: max. 30 kg

Tail Stock

Diamètre du pinol: 100 x 430 mm

Équipement supplémentaire

- 2x unités d'extraction (fabriquées par LTA)
- Système de filtre à huile largement intégré dans le bac collecteur, système avec séparateur magnétique (probablement réutilisable sous certaines conditions, mais actuellement fonctionnel), actuellement construit dans une conception de séparation à froid avec refroidisseur interne et condensateur externe.
- Des meules de remplacement peuvent être remises si elles sont encore disponibles à la date de démontage.
- D'autres accessoires, tels que des pointes, des systèmes d'entraînement, des sondes de mesure, etc. seront également disponibles et pourront être offerts.

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - Système de chargement : manuel
- - Tête de travail : fixe
- - Broche pièce // dimension : 100 x 400 mm, graissage permanent, protection des roulements par air comprimé, entraînement par servomoteurs (axe c), cône et fixation spéciale mk4 ou collier standard junker ⌀ 75mm
- - Contre-pointe // manuelle par roue à chaîne, pression de serrage réglable par hydraulique
- - Douille de contre-pointe // ⌀ 100 x 430 mm, mk 4 resp. Collier standard junker ⌀ 75 mm
- - Table de meulage // axe z (contrôlé par cnc)
- - Tête de roue // alimentation : axe x (contrôlé par cnc), horizontal : -6° à + 15°, axe b (contrôlé par cnc), vertical : -0,5°, 0° et +0,5° (pivotement op)
- - Broche de rectification // ⌀ 180 x 400 mm, bride : ⌀ 190 mm, collet standard : ⌀ 127 mm, puissance d'entraînement : 24 kw.
- - Meule // borazon (cbn) ou diamant, diamètre : ⌀ 400 mm, alésage : ⌀ 127 mm, largeur du revêtement : 5mm
Avantages qualitatifs de la machine:
- - Machine toujours très bien entretenue
- - Une ligne de production solide et fiable
- - Les machines quickpoint peuvent être utilisées pour un large éventail d'applications, tout en affichant une productivité impressionnante.
- - Polyvalence et excellente qualité des pièces
- - 3 axes (x, z et b)

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
