HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00004
Vous avez d'autres questions ? N'hésitez pas à nous contacter.
![sales contact](https://s3.eu-central-1.amazonaws.com/gindumac/staff/profile_pictures/borja-garcia.png)
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
![whatsapp](https://gindumac.s3.eu-central-1.amazonaws.com/images/email-icons/whatsapp.png)
- GINDUMAC
- Produits
- Machines-outils
- Système de 2 centres d'usinage verticaux Hermle C40 U

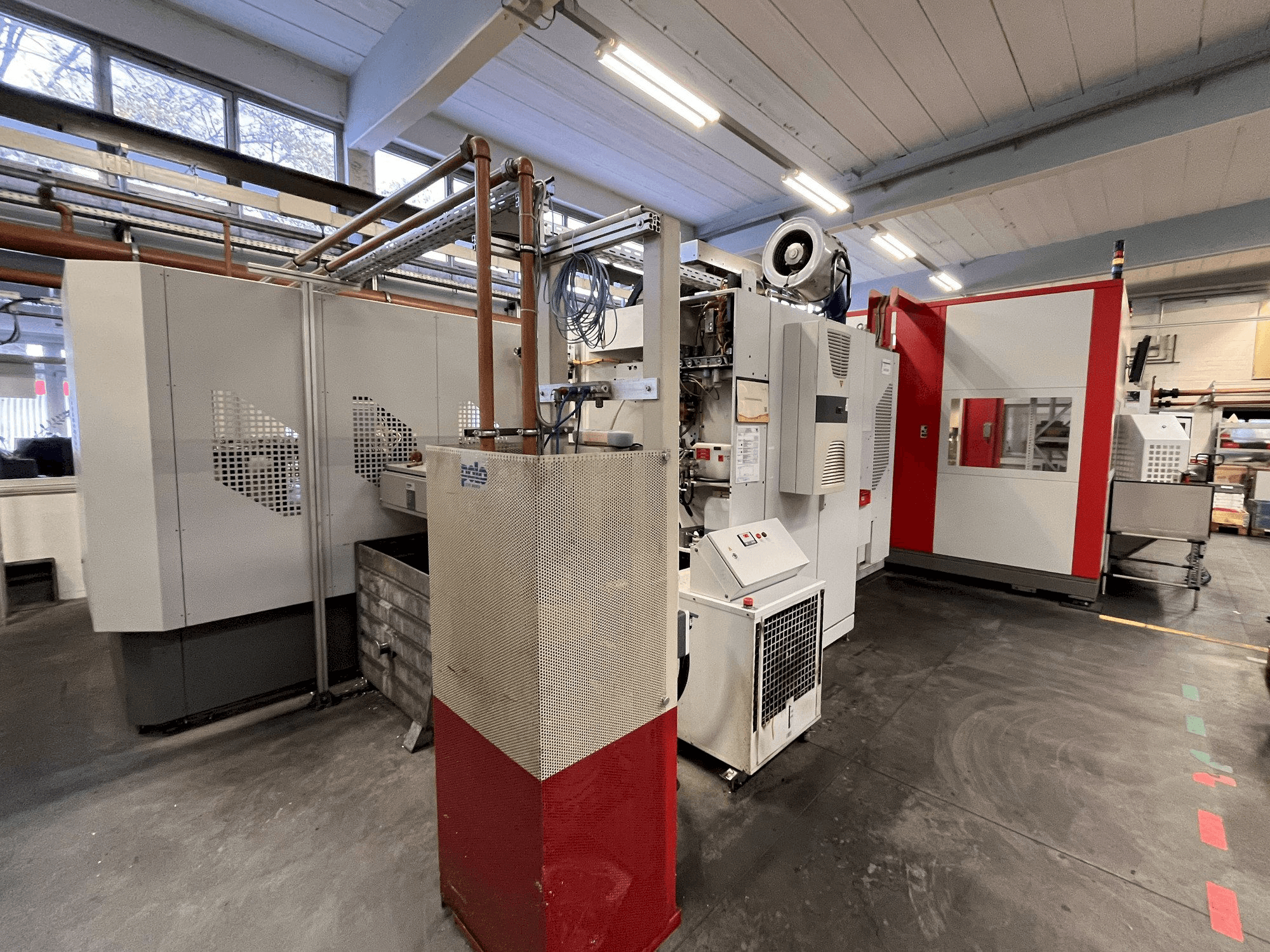

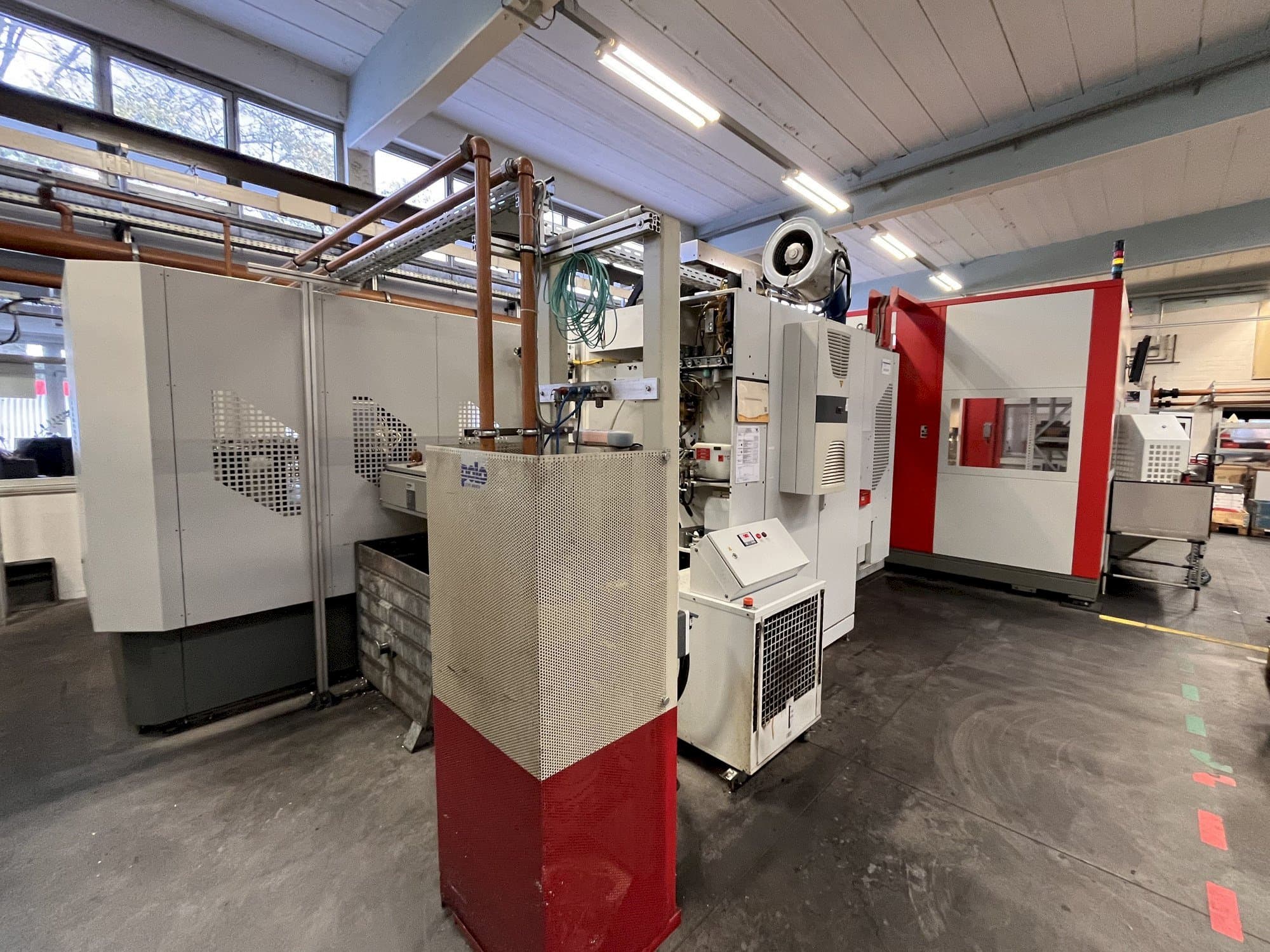

Ce système de robot HERMLE RS1 est composé de 2 centres d'usinage verticaux Hermle C40 U fabriqués en 2009, équipés d'une unité de commande HERMLE C40 U et d'une vitesse de broche de 18 000 tr/min. Le système est accompagné d'un robot Automation KUKA KR 150-2 2000 construit en 2008 qui possède 6 axes et un poids de palette maximum de 140 kg.
Vue d'ensemble
- marque: HERMLE
- année: 2009
- MODÈLE: RS1 Robot System
- heures de production: 22400
- type d'application: Fraiseuse
- Emplacement: Allemagne
- type de machine: Centres d'usinage (verticaux)
- disponibilité: Vendu
- marque de l'unité de contrôle: HEIDENHAIN
Informations techniques - HERMLE RS1 Robot System
Unité de contrôle
- Marque: HEIDENHAIN
- Modèle: ITNC 530
Entraînement principal
- Plage de vitesse de la broche: 18000 1/MIN
- Conicité de l'outil: HSK-A63
- Nombre d'axes: 5
Mouvement
- X-AXIS Mouvement: 850 MM
- Y-AXIS Mouvement: 700 MM
- Z-AXIS Mouvement: 500 MM
- A-AXIS Mouvement: +/- 110 º MM
Tools
- Fentes de stockage: 38
- Poids maxi: 8 KG
- Diamètre maximal de l'outil: 300 MM
- Longueur maximale de l'outil: 125 MM
Équipement supplémentaire
- - La cellule est livrée avec 10 palettes sans étau, 1 palette sur chaque machine et 8 sur l'automatisation.
Informations supplémentaires
- Avantages techniques de la machine:
- - Vitesse d'alimentation : 45000 mm/min, convoyeur de copeaux
- - Convoyeur à raclettes sans ikz
- - Dispositif de soufflage, sortie de soufflage par le centre de la broche
- - Toit de cabine manuel, porte de cabine automatique
- - Fenêtres de sécurité en polycarbonate, rinçage du lit, purge d'air pour les balances, voyant d'état
- - Electr. Heat compensation itnc, electric manual control module itnc, blum roll breakage/measurement a3
- - Mise en service/magazine, sonde de mesure : renishaw omp 40-2l
- - Robot kuka kr 150-2 2000 (2008) :
- - Poids de la machine : 1267 kg, marque de l'unité de contrôle : kuka modèle : kcp2, nombre d'axes : 6
- - 1x bloc de serrage manuel, rack à palettes 400x400 avec 18 emplacements - dont 17 palettes dans le rack
- Avantages qualitatifs de la machine:
- - Emplacements de stockage des matières premières, 2 zones de stockage des matières premières pour les pièces cubiques, 60 places disponibles par zone de stockage. Les matières premières de dimensions 50x15 peuvent être chargées, 2 plateaux de matières premières pour les pièces cylindriques, 56 places disponibles par plateau. Les pièces avec un embout de 6 mm peuvent être chargées.
- - 2x pinces supplémentaires : 1x pour les pièces cylindriques, 1x pour les pièces cubiques
- - Kuka à 6 axes avec un poids de palette maximum de 140 kg
- - Unité de commande manuelle kuka chargement des matières premières par l'intermédiaire d'une station d'installation externe
- - Palettier 300x300 avec 24 places - dont 22 palettes dans le palettier, 3 blocs de serrage électrique pour le serrage de pinces automatiques, 2 cubiques, 1x cylindriques
- - L'ordinateur principal fonctionne sous windows 10, l'ordinateur soflex fonctionne sous windows xp.
- - Gestion des commandes soflex version 4. 27
Avantages de la machine
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
