- Système de robot HERMLE RS1

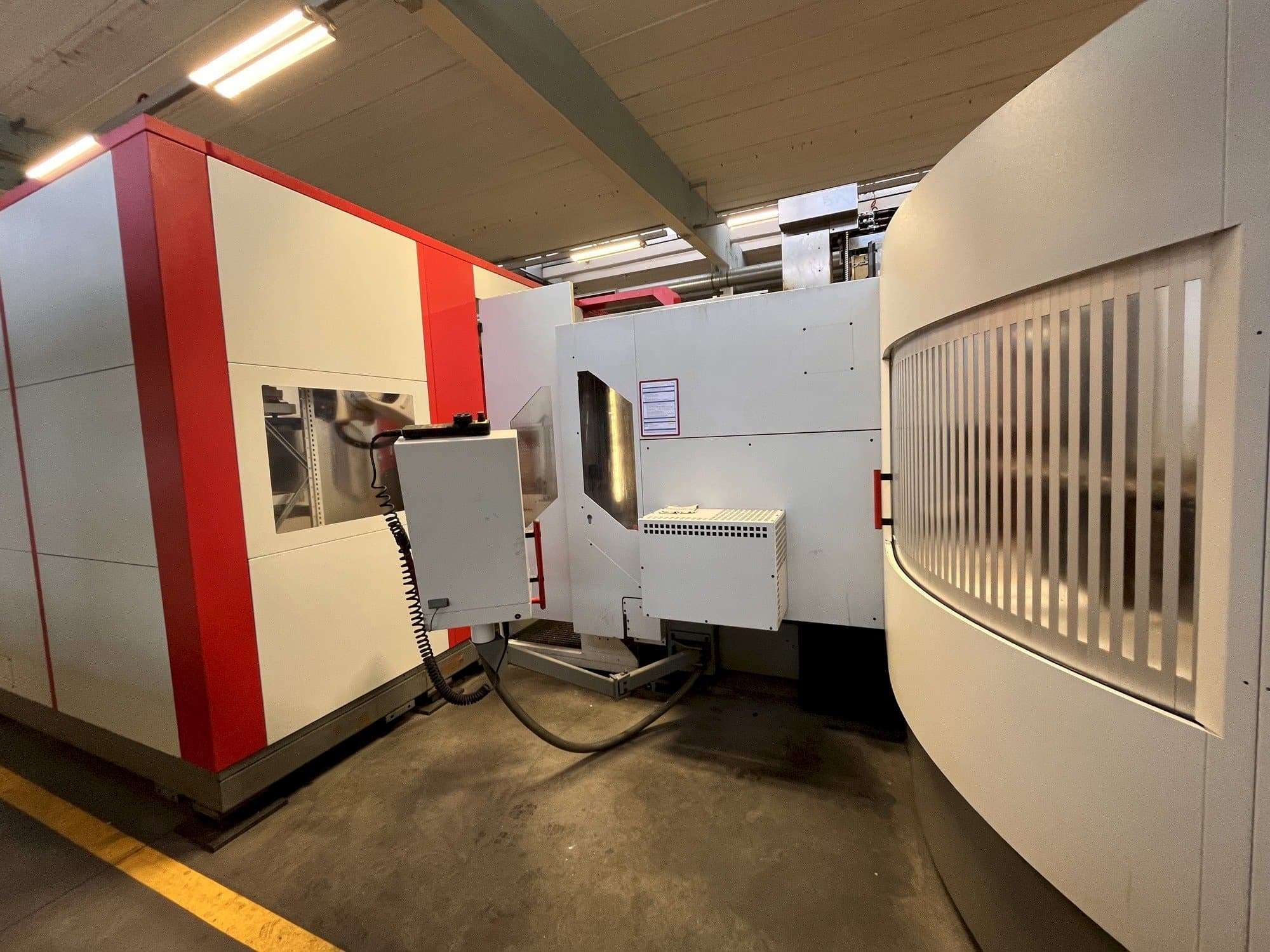

Ce système de robot HERMLE RS1 composé de 2 unités Hermle C30 U, centre d'usinage vertical à 5 axes fabriqué en 2009 et 2008, est équipé d'une unité de commande HEIDENHAIN iTNC 530 et a une vitesse de broche de 18000 tr/min. Le système est accompagné d'un robot Automation KUKA KR 150-2 2000 construit en 2008 qui a 6 axes et un poids de palette maximum de 140 kg.
Vue d'ensemble
- marque: HERMLE
- année: 2009
- MODÈLE: RS1 Robot System
- type d'application: Fraiseuse
- Emplacement: Allemagne
- type de machine: Centres d'usinage (verticaux)
- disponibilité: Vendu
- marque de l'unité de contrôle: HEIDENHAIN
Informations techniques - HERMLE RS1 Robot System
Unité de contrôle
- Marque: HEIDENHAIN
- Modèle: ITNC 530
Entraînement principal
- Plage de vitesse de la broche: 18000 1/MIN
- Conicité de l'outil: HSK A63
- Nombre d'axes: 5
Mouvement
- X-AXIS Mouvement: 650 mm
- Y-AXIS Mouvement: 600 mm
- Z-AXIS Mouvement: 500 mm
- A-AXIS Mouvement: +/- 115 º MM
Tools
- Fentes de stockage: 32
- Poids maxi: 8 kg
- Diamètre maximal de l'outil: 300 mm
Équipement supplémentaire
- - la cellule est livrée avec 25 palettes sans étau 1 palette sur chaque machine et 23 sur l'automatisation
- - livré avec le palpeur Renishaw
- - Le convoyeur à copeaux est inclus
- - La pompe haute pression du liquide de refroidissement interne n'est pas incluse.
Informations supplémentaires
- Avantages techniques de la machine:
- - Avance rapide : 45000 mm/min - table rotative pivotante nc diamètre 280
- - Avec système de serrage erowa 160 mm dimension de la gorge - mts plaque de base 320p/a 2-f. MediaÜ. 2-pli
- - Table rotative - ikz - trieur de copeaux
- - Centre de la broche d'alimentation en air comprimé - porte automatique de la cabine - voyant d'état
- - Enroulement du lit - toit de cabine manuel - système d'extraction losma
- - Manivelle électronique - convoyeur à bande articulé - placer un magasin supplémentaire : 157
- - Magasin d'outils : 157 fentes, 6 passages de pliage, porte automatique, compensation de température
- - Nombre de quais de chargement et de déchargement : 8
- - Mesure de l'outil : blum wz breakage/mesure a1
- - Palpeur : 2x renishaw omp 40-2ls, extension plc 2ème sonde de mesure
- Avantages qualitatifs de la machine:
- - Robot kuka kr 150-2 2000 :
- - 6 axes, poids : 1267 kg, ordinateur principal fonctionnant sous windows 10, et soflex pcs fonctionnant sous windows xp. Rack à palettes 300x300 avec 24 places - 22 d'entre elles sont des palettes dans le rack, 3 d'entre elles sont des blocs de serrage électriques pour le serrage de pinces automatiques.
- - 2 cubiques, 1x cylindriques - 1x bloc de serrage manuel
- - Palettier 400x400 avec 18 emplacements - dont 17 palettes dans le palettier
- - Emplacements de stockage des matières premières :
- - 2 zones de stockage de matières premières pour les pièces cubiques, 60 places disponibles par zone de stockage. Les matières premières de dimensions 50x15 peuvent être chargées. - 2 plateaux de matières premières pour les pièces cylindriques, 56 places disponibles par plateau. Les pièces avec un embout de 6 mm peuvent être chargées.
- - 2x pinces supplémentaires : 1x pour les pièces cylindriques, 1x pour les pièces cubiques
- - Kuka avec 6 axes avec un poids de palette maximum de 140 kg - unité de commande manuelle kuka chargement des matières premières via une station d'installation externe
- - Gestion des commandes soflex version 4. 27
- - L'ordinateur principal fonctionne sous windows 10, l'ordinateur soflex fonctionne sous windows xp.
Avantages de la machine
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
