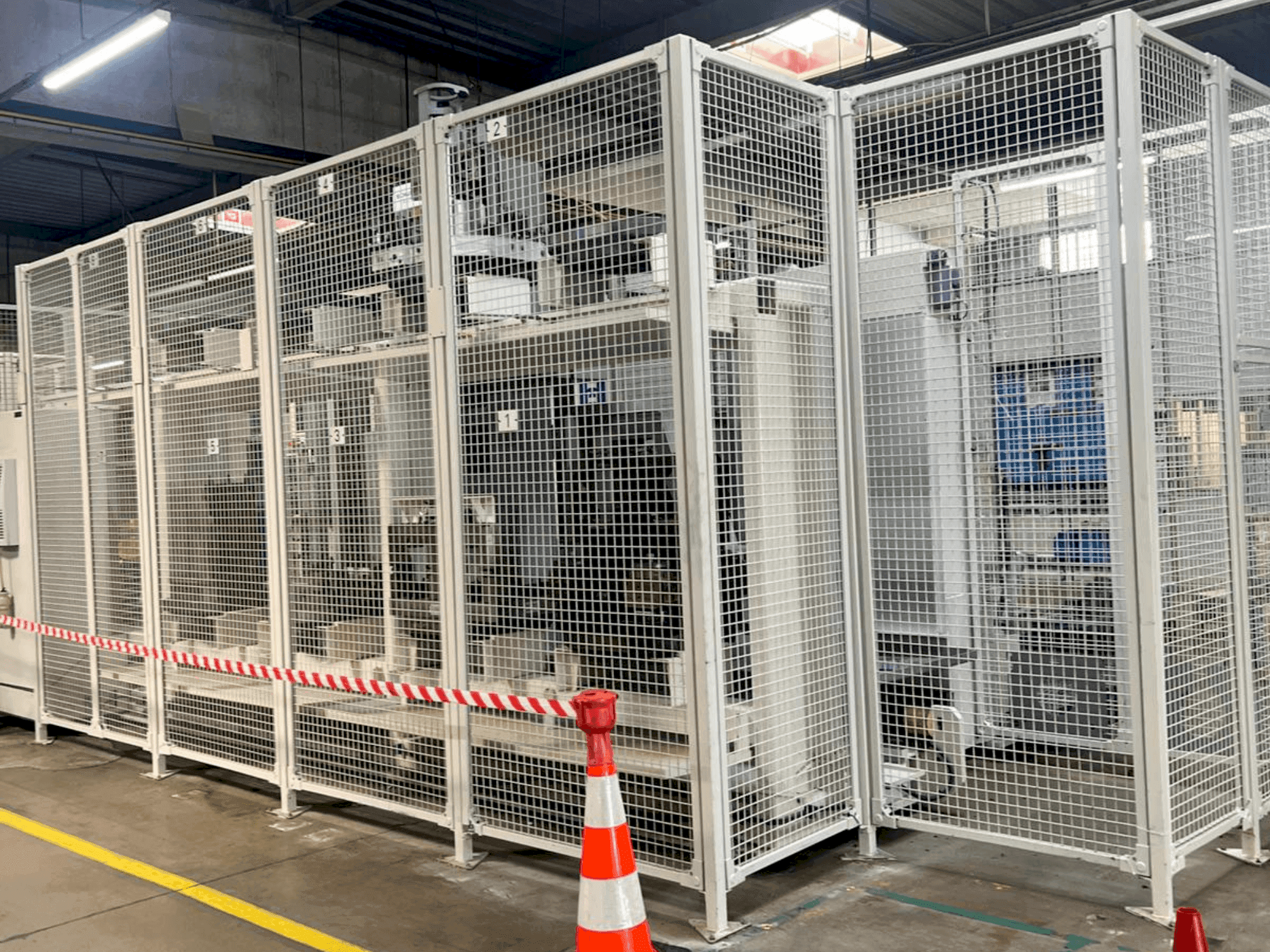

HELLER - MCH 250DE-MIL-HEL-2005-00004

Équipement supplémentaire

• - Type de magasin : Magasin à chaîne / Capacité du magasin : 50 à 100 outils (en option)
• - Système d'outils et magasin / Magasin à étagères : 234 fentes (SK), capacité de poids d'outil accrue
• - Axes X et Y : 15 000 N (à S3 - 40 % du cycle de travail) / Axe Z : 17 500 N (à S3 - 40 % du cycle de travail)
• - Vitesses : Vitesse de déplacement (X, Y, Z) : 50 000 mm/min / Accélération (ensemble dynamique) : 4,0 m/s² en X, Y et Z / Vitesse de déplacement rapide : 60 000 mm/min / Accélération maximale : 7,0 m/s² / Vitesse de déplacement rapide : 60 000 mm/min / Accélération maximale : 7,0 m/s².
• - Diamètre de la broche (roulement avant) : 100 mm
• - Vitesse de rotation de la broche étendue : 12 500 tr/min
• - Unité d'entraînement : Puissance/Couple [max.] (à S6 = 40%) : 43 kW / 822 Nm / Plage de vitesse : 45-12 500 tr/min (étendue)
• - Modèle : Table rotative Siemens GRM avec emballage de précision, y compris la compensation de température et le refroidisseur de précision
• - Division : 360 x 1° angles / Précision d'indexation : 6 secondes / Temps de pivotement pour 45°/180° : 2,7 s / 3,5 s
• - Division de haute précision (option) : 360 000 x 0,001° angles, précision d'indexation 10 secondes, temps de pivotement pour 45°/180° : 0,9 s / 1,8 s

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Unité à arbre creux (option) puissance/couple d'entraînement [max. ] : 72 kw / 460 nm
  • - Réducteur renforcé [max. ] : 60 kw / 1145 nm
  • - Vitesse de déplacement (x, y, z) : 50000 mm/min
  • - Accélération : 7. 0 m/s²
  • - Poids de serrage maximal admissible de la table rotative (centré) : 800 dan
  • - Puissance totale requise (de base) : environ 79 kva
  • - Poids maximal de l'outil : 25 dan / moment maximal de l'outil à la pince : 2200 ncm / longueur maximale de l'outil : 600 mm (à partir du nez de la broche) / diamètre maximal de l'outil (toutes les fentes occupées) : 112 mm (jusqu'à 280 mm avec dégagement)
  • - Temps de propagation d'une puce à l'autre : 4. 1 s à 5. 1 s / porte-outil : porte-outil msk/pdk, y compris l'alimentation en air et en liquide de refroidissement
  • - Système de changement de palettes et palettes/palettes : 2 palettes standard selon les spécifications de grm et une palette supplémentaire selon les spécifications du client/taille de la palette : 630 x 630 mm/précision du changement de palette (x, y, z) : 0,01 mm /temps de changement de palette : 12 s
• Avantages qualitatifs de la machine:
  • - Système de refroidissement et de rinçage /refroidisseur de liquide de refroidissement : sans cfc, compatible avec vrf/ réservoir de liquide de refroidissement (de base) : environ 1000 litres/ pompe de liquide de refroidissement (de base) : à 3 bar : 200 litres/min - à 12 bar : 40 litres/min
  • - Données d'installation poids de la machine : environ 19 000 dan / puissance totale requise (de base) : environ 79 kva / alimentation électrique : 400 v / 50 hz / pression d'air : 6 bar
  • - Système de mesure de la position
  • - Système de mesure : échelles linéaires directes et absolues avec la plus haute résolution en x, y et z

Informations supplémentaires

• - Machine encore sous tension
