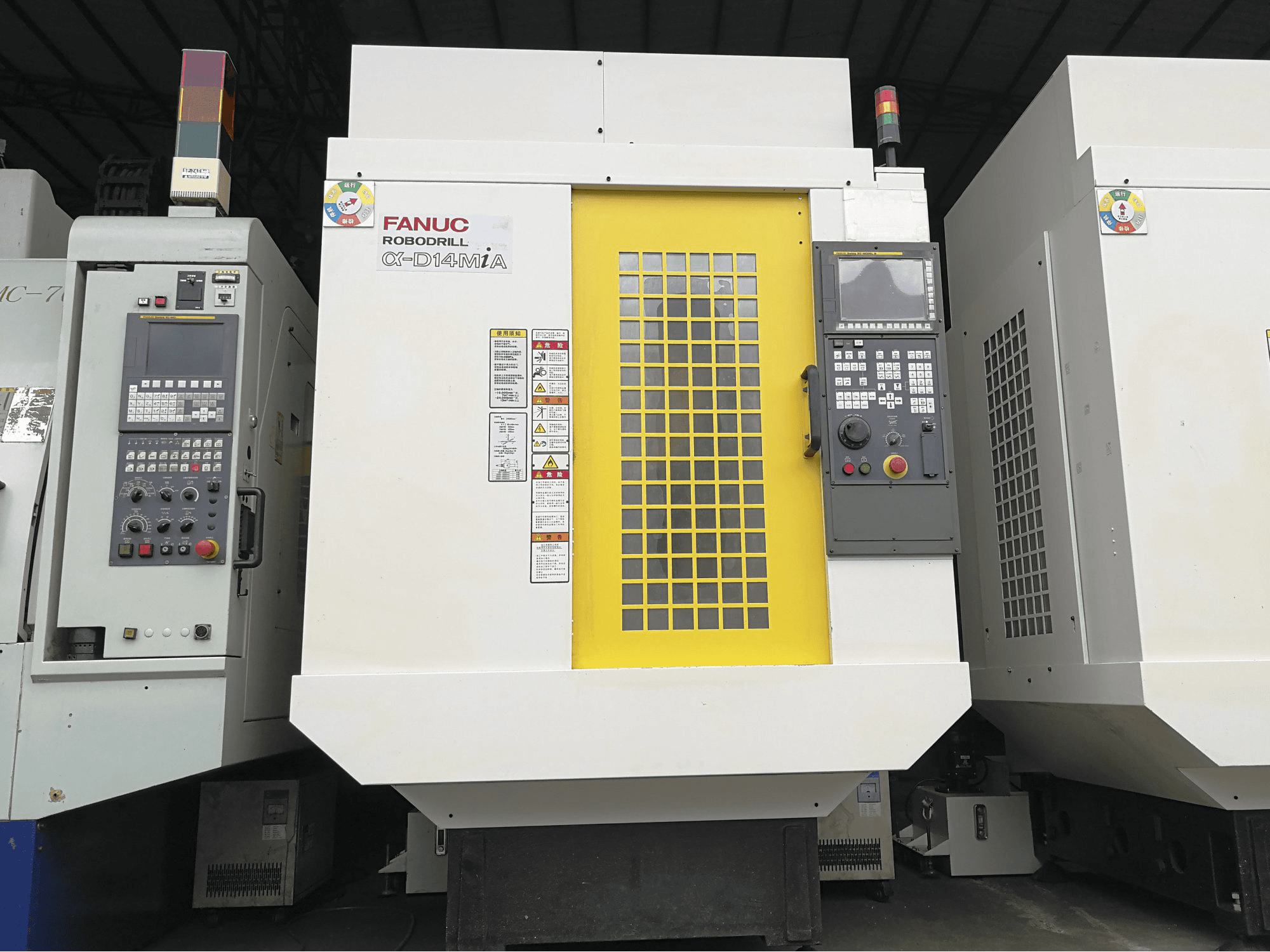

FANUC - α-D14MiACN-MIL-FAN-2016-00001

Données générales

• Largeur des mesures: 1565 mm
• Profondeur des mesures: 2236 mm
• Hauteur des mesures: 2040 mm
• Poids de la machine: 2000 kg

Unité de contrôle

• Marque: FANUC
• Modèle: 31i-B

Entraînement principal

• Nombre de broches: 1
• Plage de vitesse de la broche: 24000 1/min
• Puissance du moteur de la broche: 26 kW
• Alésage de la broche: 0.006 - 0.02 mm

Mouvement

• X-AXIS Mouvement: 500 mm
• Y-AXIS Mouvement: 400 mm
• Z-AXIS Mouvement: 330 mm

Pièce à usiner

• Pièce x: 650 mm
• Pièce y: 400 mm
• Pièce à usiner z: 150-480 mm
• Poids de la pièce: 300 kg

Table

• Longueur extérieure: 1565 mm
• Largeur extérieure: 2040 mm
• Réglage de la hauteur: 2.236±10 mm
• Taille des TSlots: 14x125x3 mm
• Nombre de tslots: 3
• Distance entre: 125 mm
• Distance minimale entre la broche verticale et la table: 150 mm
• Distance maximale entre la broche verticale et la table: 480 mm

Tools

• Fentes de stockage: 14
• Poids maxi: 2 kg
• Diamètre maximal de l'outil: 80 mm
• Longueur maximale de l'outil: 250 mm

Supports

• Consommation électrique: 10 kVA
