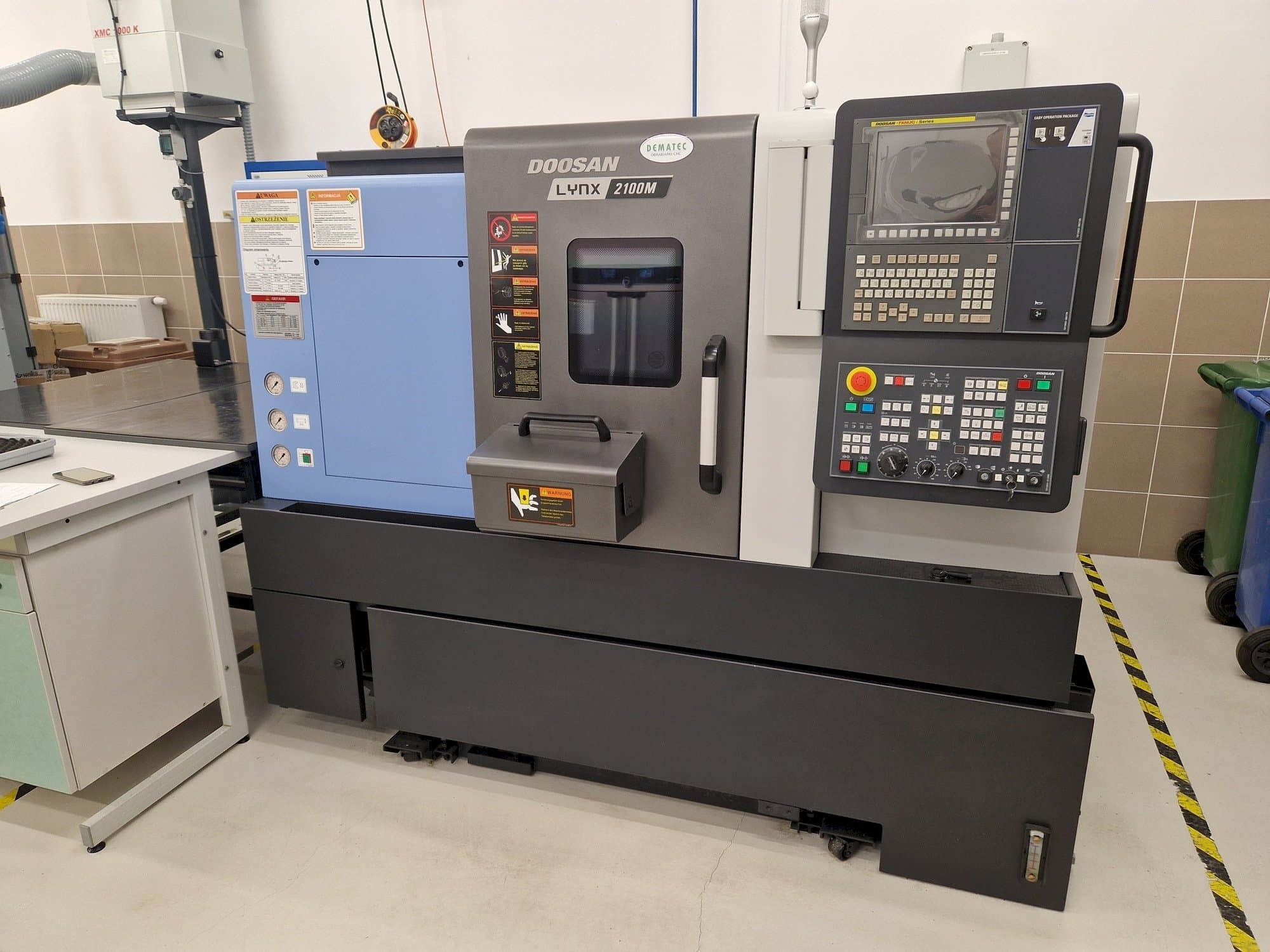

Tour Doosan Lynx 2100MA

Afficher dans la langue d'origine

Ce tour Doosan Lynx 2100MA a été construit en 2017 et compte 1188 heures de fonctionnement, dont 122 heures de production et 66 heures de broche. Il est équipé d'une unité de contrôle de la série Fanuc. La machine a une vitesse de broche de 6000 tr/min et comprend 12 porte-outils.

Vue d'ensemble

marque: DOOSAN
année: 2017
MODÈLE: Lynx 2100MA
heures de production: 1188
type d'application: Tournage
Emplacement: Pologne
type de machine: Tour horizontal
disponibilité: Vendu
marque de l'unité de contrôle: FANUC

Informations techniques - DOOSAN Lynx 2100MA

Données générales

Largeur des mesures: 2320 mm
Profondeur des mesures: 1595 mm
Hauteur des mesures: 1693 mm
Poids de la machine: 2750 kg

Unité de contrôle

Modèle: 0–iTF with 10.4’’ LCD
Marque: FANUC

Entraînement principal

Plage de vitesse de la broche: 6000 rpm 1/MIN

Mouvement

X-AXIS Mouvement: 205 mm
X-AXIS Course rapide: 30 m/min
Z-AXIS Mouvement: 340 mm
Z-AXIS Course rapide: 36 m/min
C-AXIS Mouvement: 360' (0.001) MM
C-AXIS Course rapide: 200 rpm

Tools

Nombre de stations: 12 pcs (4 rotary, 8 fixed)
Type de porte-outil: BMT 45 P

Supports

Connexion électronique principale: 380V / 50 Hz
Consommation électrique: 25.94 kVA

Équipement supplémentaire

- 12 supports d'outils
- Configuration de la tourelle : 4 outils actifs, 8 outils fixes
- EZ Guide : interface graphique pour la programmation, Collecteur de pièces
- Capacité à travailler avec un alimentateur de barres et un convoyeur de copeaux
- Pomp : 7 mesures
- Contre-pointe programmable
- Boîte à frites
- Système de surveillance des outils
- Quelques accessoires et outils
- Docs : PL/EN

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - Lit basculant : 600 mm
- - Passage de la selle : 400 mm
- - Diamètre de rotation recommandé : 170 mm
- - Max. Diamètre de tournage : 300 mm
- - Longueur max. Longueur de tournage : 290 mm
- - Taille du mandrin en pouces : 6''
- - Diamètre de travail de la barre : 51 mm
- - Servomoteur : axe x 1,8 kw, axe z 1,8 kw
- - Taille de l'outil max. Taille de l'outil id mm (pouce) 40 (1. 6) 32 (1. 3)
- - Temps d'indexation de la tourelle s 0. 11 {0. 15}* 0. 11 max. Vitesse de l'outil rotatif
Avantages qualitatifs de la machine:
- - Diamètre du passage au-dessus du lit 600 mm
- - Diamètre de rotation maximum 300 mm
- - Longueur maximale de tournage 290 mm
- - Poids autorisé dans le mandrin : 70 kg
- - Diamètre de la tige dans la broche 51 mm
- - Porte-broche : 170 mm, type de broche : a2#5 asa, diamètre de la broche (avant/arrière) (90/80) mm
- - Alésage de la broche : 61 mm, jeu du cône de la broche : dia. 52 mm
- - Jeu de la broche : 52 mm, dégagement du cylindre : 52 mm, puissance du moteur d'entraînement de la broche (continu/30 min) 15/11 kw (s325%/15 min cont. )
- - Couple maximal de la broche : 127 nm
- - Taille de l'outil : 20 x 20 mm, siła zacisku 48 kn, position changement d'outil 1 position : 0. 15 s

Informations supplémentaires

- La machine est en parfait état, plus récemment utilisée sur une production, comme neuve. Documentation complète disponible.

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
