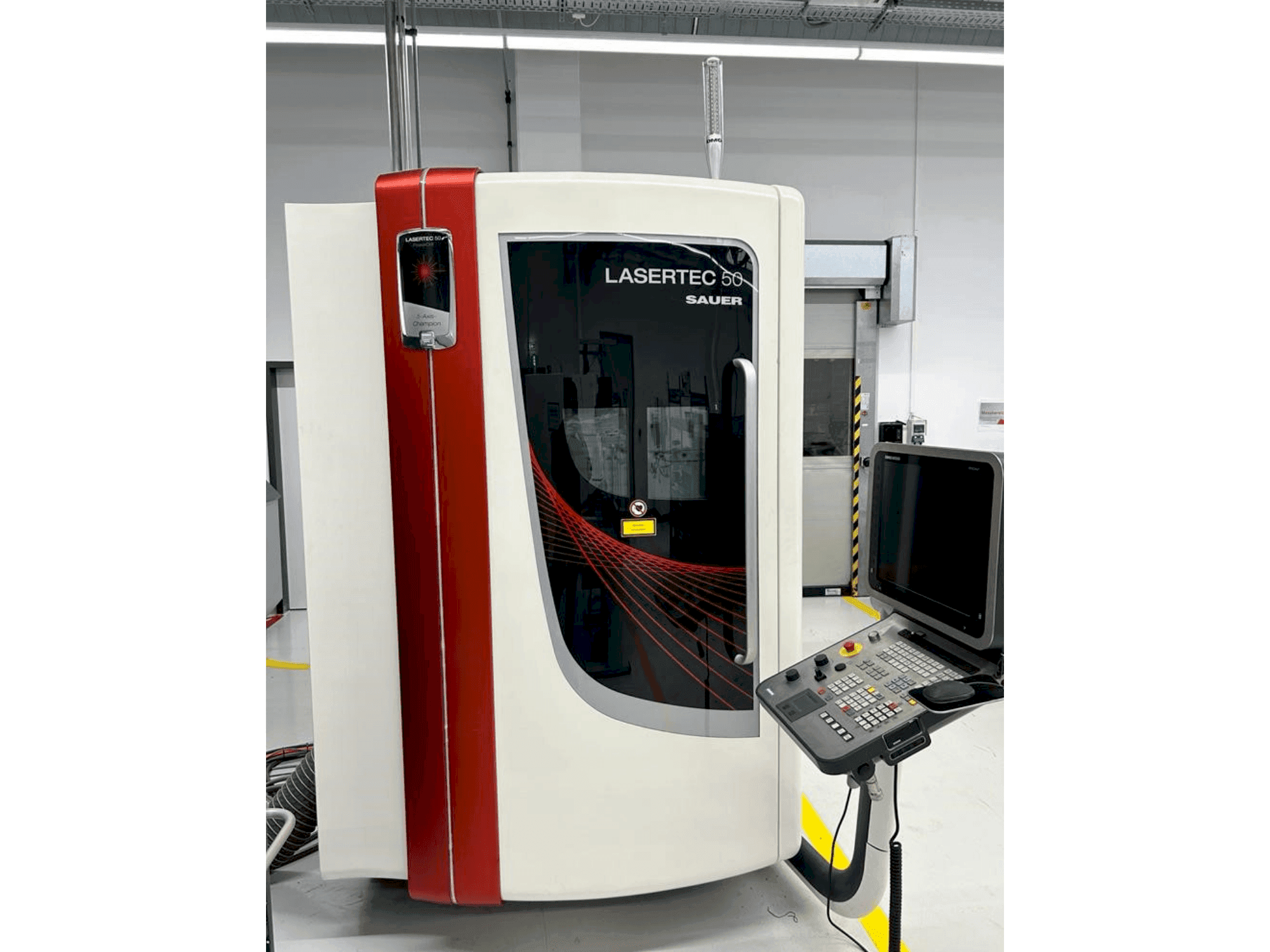

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Équipement supplémentaire

• - LASAG FLS 352 A laser (2011)
• - Système d'extraction Keller L-CUT-1-P2-B60-V (2010)
• - Refroidisseur KKT OLB 10 SA (2014)

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Machine de base : machine laser de précision cnc // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm course // chariot transversal avec entraînements linéaires // axe vertical (axe z) avec guidages linéaires et entraînement par vis à billes // enceinte complète (classe de protection laser 1) avec 1 fenêtre de sécurité laser // bâti solide de la machine en fonte minérale // laser lasag nd:yag fls (300 watts) // tête d'usinage (100 mm de longueur focale) // expandeur motorisé 1 - 6 fois // qualité de la tige
  • - Unité de contrôle : contrôle de trajectoire 3d // siemens 840 d solutionline
  • - Table de travail : table rotative pivotante nc // hautement dynamique et précise // avec deux moteurs couples pour des pièces jusqu'à 200mm de diamètre // charge max. Charge jusqu'à 14 kg
  • - Options de la table de travail : bride de fixation ks // hsk-63 avec alignement radial et angulaire pour le serrage manuel serrage de la palette du client 200 x 280 mm // la palette nécessite un support hsk-63
  • - Caméra à faisceau traversant avec source de lumière incidente led en col de cygne // interrupteur de collision pour la tête de traitement (actionnement à 3 axes)
  • - Options de contrôle : transformation 5 axes // manivelle électronique // pression de gaz de processus programmable
  • - Affichage lumineux mg de 4 états de la machine : "programme actif", "avertissement laser", "défaut", "mode réglage".
  • - Sonde de mesure 3d renishaw omp 400 à extension automatique
  • - Fenêtre supplémentaire de protection du laser 297 mm x 210 mm // unité d'extraction avec étage de filtrage secondaire // unité de refroidissement pour les fls laser et les moteurs linéaires // échangeur de chaleur eau-eau
  • - Dmg powertools
• Avantages qualitatifs de la machine:
  • - Découpe d'ébauches pcd / cbn en trois à cinq axes : 10x plus rapide que le fil edm
  • - Découpe laser de plaquettes pcd / cbn en 2d et directement sur l'outil de coupe
  • - Machine de précision à 5 axes avec entraînements linéaires en x / y pour une accélération > 1g
  • - Moteurs-couple hautement dynamiques dans les deux axes de rotation (axe b et axe c)
  • - Précision de positionnement élevée de ≤ 8 μm
  • - Caméra ccd et sonde tactile 3d pour une installation rapide
  • - Solutionline siemens 840d conviviale avec des fonctions logicielles spéciales
  • - Une très bonne accessibilité au laser pour les travaux de réglage et de maintenance
  • - Aucun gaz spécial n'est utilisé. Seul un air comprimé de 6 bars est nécessaire
  • - La machine peut travailler sur 5 axes simultanément

Informations supplémentaires

• - La machine est actuellement en production, mais elle est disponible immédiatement.
