DMG MORI - LASERTEC 65 3D HybridAT-MIL-DMG-2014-00001

Name: DMG MORI LASERTEC 65 3D Hybrid
Brand: DMG MORI
SKU: AT-MIL-DMG-2014-00001
Price: 449000 EUR
Availability: InStock

449.000 €

prix gindumac

(Ex works)

obtenir un devis officiel

Visite de la machine

faire une contre-offre

Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils

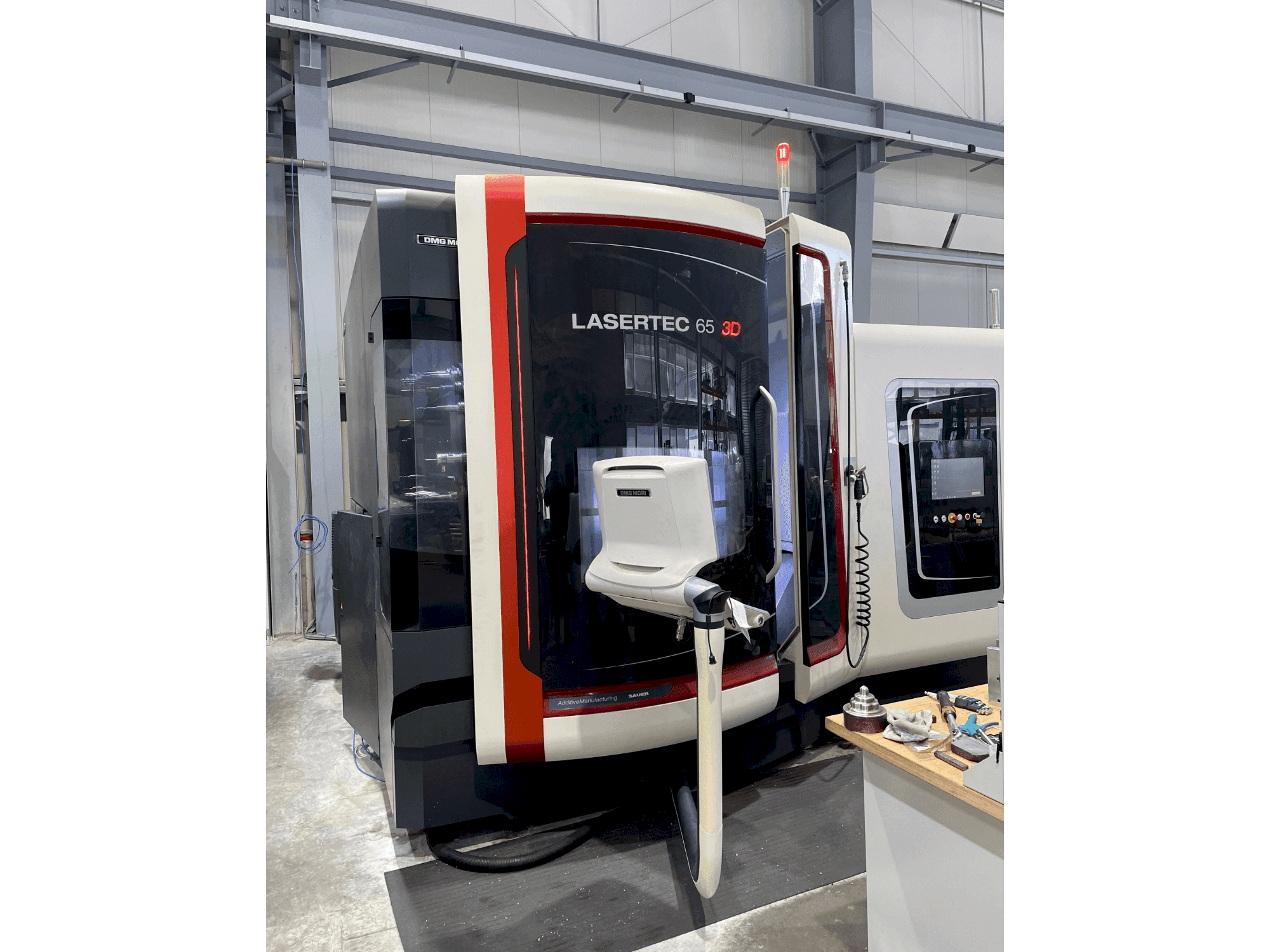

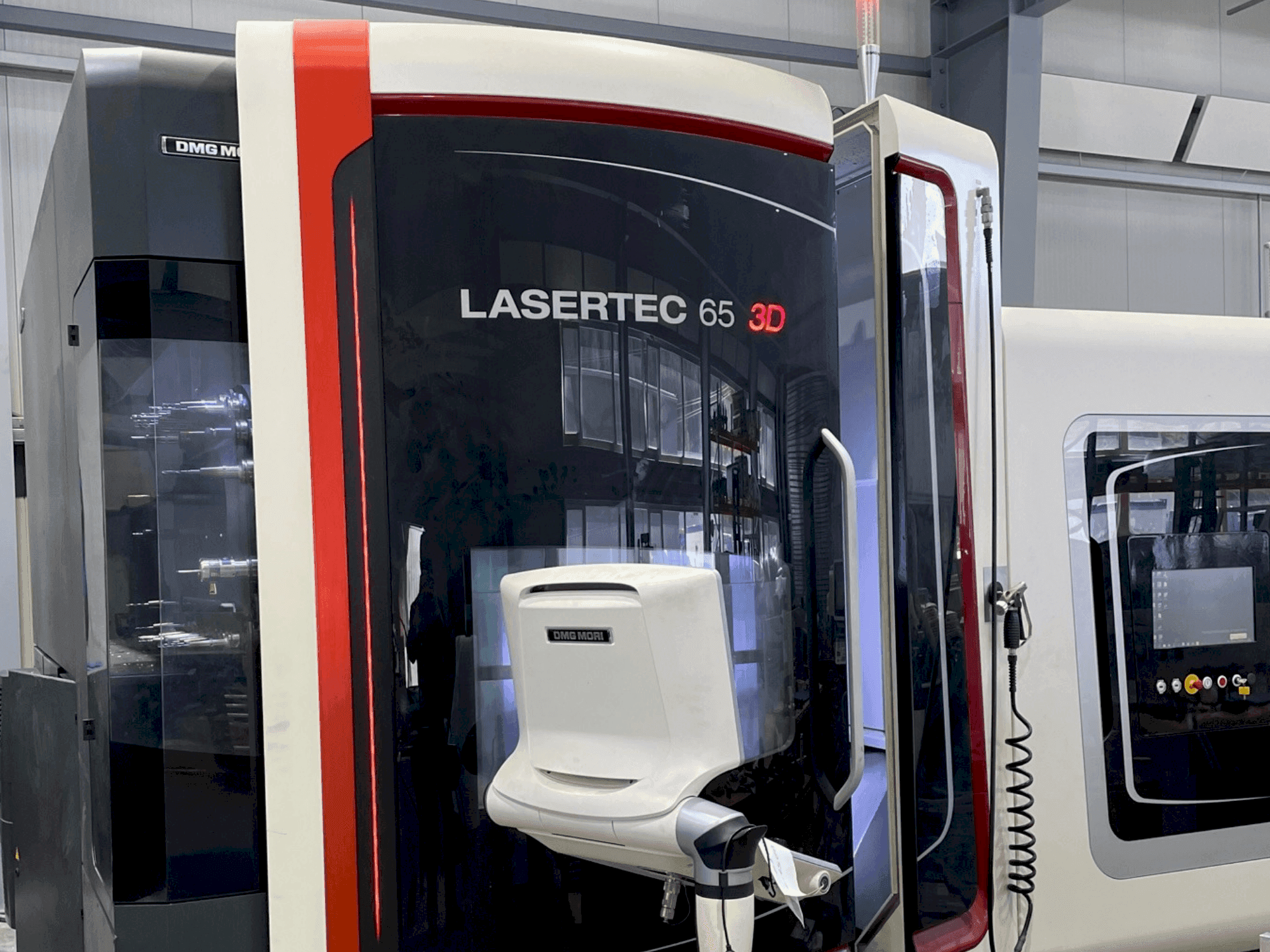

DMG MORI LASERTEC 65 3D Machine de précision hybride à 5 axes pour le fraisage et l'usinage au laser

Afficher dans la langue d'origine

Cette machine de précision à 5 axes DMG MORI LASERTEC 65 3D Hybrid pour le fraisage et l'usinage laser a été fabriquée en 2014 en Allemagne. Elle se distingue par sa capacité à produire des composants par impression 3D et à les post-traiter en même temps. Elle est idéale pour les fabricants qui ont besoin d'une solution performante de fabrication additive de composants métalliques en 3D. La machine se caractérise par une intégration fixe de la tête laser dans la poupée pour un espace d'installation plus important et des performances accrues. En outre, elle permet l'application de matériaux sur 5 axes grâce à une buse coaxiale pour une distribution uniforme de la poudre, quelle que soit la direction du laser. C'est la solution idéale pour les prototypes, les petites séries, la réparation et le revêtement. Ce LASERTEC 65 3D est équipé d'une motobroche SK 40 intégrée dont la vitesse de rotation peut atteindre 14 000 1/min. En outre, il fonctionne avec un laser à diode guidé par fibre d'une puissance de 2,5 kW. Outre l'alimentation interne en liquide de refroidissement (IKZ), elle est équipée d'un palpeur de mesure Renishaw et d'une option de mesure d'outil Blum. En outre, elle est appréciée pour sa zone de travail généreuse et facilement accessible, ainsi que pour ses dimensions de déplacement de 650 × 650 × 560 mm (X / Y / Z). Il s'agit d'une machine 5 axes extrêmement adaptable qui convient à un large éventail de tâches de laser et de fraisage et qui fournit des résultats de haute qualité sans compromis.

Vue d'ensemble

marque: DMG MORI
année: 2014
MODÈLE: LASERTEC 65 3D Hybrid
heures de production: 1520
type d'application: Fraiseuse
Emplacement: Autriche
type de machine: Centre d'usinage universel
disponibilité: Immédiatement

Informations techniques - DMG MORI LASERTEC 65 3D Hybrid

Données générales

Largeur des mesures: 1200 mm
Profondeur des mesures: 1050 mm
Hauteur des mesures: 2000 mm

Unité de contrôle

Modèle: CELOS (SIEMENS 840D sl)
Interface: 21.5“ ERGOline Control
Langue principale de la CNC: German (English, Italian)
Langue CNC personnalisable: Oui

Entraînement principal

Plage de vitesse de la broche: 14000 1/min
Puissance du moteur de la broche: 14 kW (100% ED)
Conicité de l'outil: HSK64
Puissance du laser: 2.5 KW
Nombre d'axes: 5

Mouvement

X-AXIS Mouvement: 650 mm
Y-AXIS Mouvement: 650 mm
Z-AXIS Mouvement: 560 mm

Table

Longueur extérieure: 800 mm
Largeur extérieure: 650 mm

Tools

Fentes de stockage: 60
Type de porte-outil: HSK64

Supports

Séparateur huile-eau: Yes
Convoyeur de copeaux: Oui
Refroidissement interne: Oui

Équipement supplémentaire

- Système de refroidissement intérieur 40 bar, 23 l/min
- Convoyeur de copeaux à bande racleuse avec système de refroidissement de 600 litres, filtre à bande de papier
- Sonde de mesure infrarouge Renishaw OMP 60 Version pour SK 40 (la sonde est insérée automatiquement dans la broche de travail à partir du magasin d'outils)
- Pistolet de rinçage avec pompe 2 bar/40 l/min
- Séparateur de brouillard d'huile/émulsion
- Mesure d'outils dans la zone de travail de Blum Laser
- MPC Machine Protection Control & 3D quickSET
- Supplément pour les chargeurs de poudre Twin System
- Unité d'aspiration avec étage de filtration secondaire
- volant électronique Siemens 840D

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - Poupée verticale
- - Dispositif de changement d'outil
- - Double pince
- - Table rotative pivotante nc
- - Axe c du plateau : d 650 mm, intégré à la table fixe 800 mm x 650 mm
- - Plage de rotation de l'axe c : 360° plage de pivotement axe a : +120°/-120
Avantages qualitatifs de la machine:
- - Insertion et retrait automatisés de la tête d'usinage laser pour l'application laser ou le fraisage laser à diode guidée par fibre d'une puissance de 2 500 watts
- - Optique de traitement avec lentille de mise au point
- - Unité de refroidissement soufflant de l'air à travers le centre de la broche
- - Grande surface de travail pour des pièces jusqu'à ø 500 mm, 350 mm de hauteur et max. 600 kg
- - Accessibilité et ergonomie : grande ouverture de la porte, chargement des pièces par l'avant et accessibilité totale.
- - Faible encombrement avec une surface d'installation de 12 m2
- - Paquet de sécurité en cas de panne de courant
- - La machine a été transformée en machine neuve par dmg en 2020 et a ensuite été livrée.

Informations supplémentaires

- 4 311h (heures de broche) // 2 339h (heures de faisceau laser) // Documentation disponible

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
