Centre d'usinage vertical DMG MORI ecoMill 50

Afficher dans la langue d'origine

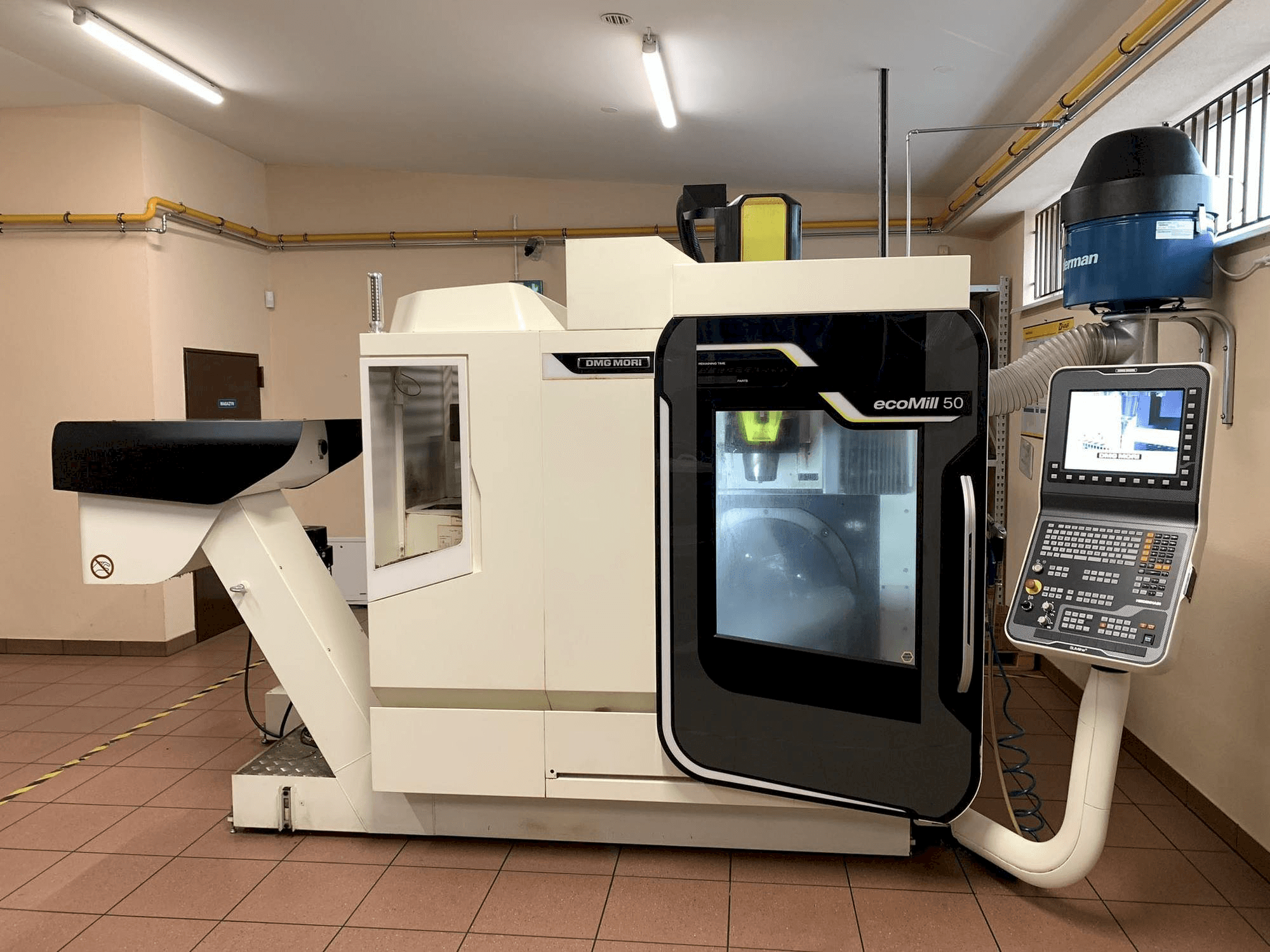

Ce centre d'usinage vertical DMG MORI ecoMill 50 a été fabriqué en 2015 en Pologne et compte 25467 heures de production, dont 16220 heures de broche. Il est équipé d'un panneau de commande Slimline avec unité de commande HEIDENHAIN TNC 620. La machine a une vitesse de broche de 12000 tr/min.

Vue d'ensemble

marque: DMG MORI
année: 2015
MODÈLE: ecoMill 50
heures de production: 25467
type d'application: Fraiseuse
Emplacement: Pologne
type de machine: Centre d'usinage vertical
disponibilité: Vendu

Informations techniques - DMG MORI ecoMill 50

Données générales

Largeur des mesures: 5830 mm
Profondeur des mesures: 4935 mm
Hauteur des mesures: 2530 mm
Poids de la machine: 4700 kg

Unité de contrôle

Modèle: Slimline Control Panel

Entraînement principal

Plage de vitesse de la broche: 12000 1/MIN
Puissance du moteur de la broche: 9-13 kW

Mouvement

X-AXIS Mouvement: 500 mm
X-AXIS Course rapide: 24 m/min
Y-AXIS Mouvement: 450 mm
Y-AXIS Course rapide: 24 m/min
Z-AXIS Mouvement: 400 mm
Z-AXIS Course rapide: 24 m/min

Table

Longueur extérieure: 630 mm
Largeur extérieure: 500 mm
Réglage de la hauteur: 790 mm
Charge de la table: 200 kg

Tools

Fentes de stockage: 32
Poids maxi: 6 kg
Diamètre maximal de l'outil: 80 mm
Longueur maximale de l'outil: 300 mm

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine:
- - 10 c-a3380 centre de fraisage ecomill 50, avec panneau de commande slimline course des axes : x = 500 mm, y = 450 mm, z = 400 mm avance rapide des axes linéaires 24 m/min
- - Table basculante et rotative avec commandes numériques plage de rotation de l'axe b (-50/+110) / c (360) vitesse de rotation des axes rotatifs (b, c) : 2 160°/min taille de la table d 630x500
- - C-b3086 3d control heidenhain tnc 620 with ascii keyboard
- - C-b3016 progressline & planonlight affichage électronique du temps de traitement et de la quantité de pièces produites.
- - C-e3033 broche électrique 12,000 rpm/min sk40 cône d'outil din69871 pour goujons de traction din69872 avec unité de refroidissement pour l'entraînement principal (alternative au standard)
- - C-d3044 magasin d'outils à 32 positions (sk40 - standard, cat40 - avec option c-m3004, bt40 - avec option c-m3005, sk40 selon iso) 7388/ii type b - avec option c-m3002). Construction à chaîne avec un préhenseur en dessous.
- - Ensemble de production c-k3393 comprenant - alimentation interne en liquide de refroidissement 12 bar - volume du réservoir de liquide de refroidissement : 360 l ; - convoyeur de copeaux - zone de travail fermée de la machine (toit de l'armoire) ; - nettoyage manuel de la zone de travail (pistolet de nettoyage) ; - commutation air-refroidissement via la fonction m (6 buses pour l'alimentation externe en liquide de refroidissement et 4 buses pour le refroidissement par air) - lampe de signalisation à 4 couleurs (option requise c-e3033 - broche électrique 12. 000 tr/min)
- - Système de mesure directe c-k3130 pour les axes x, y, z (échelles linéaires) avec soufflage pour le système de mesure
- - C-k4224 paquet de palpeurs de mesure de précision ecoline pour heidenhain control, composé de : - sonde sans fil pp40 pour la mesure de la pièce - sonde ts27r pour la mesure de l'outil - goupille d'étalonnage avec porte-outil - bague d'étalonnage pour l'étalonnage de la sonde - racleur sur l'équipement option recommandée : système de mesure directe

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
