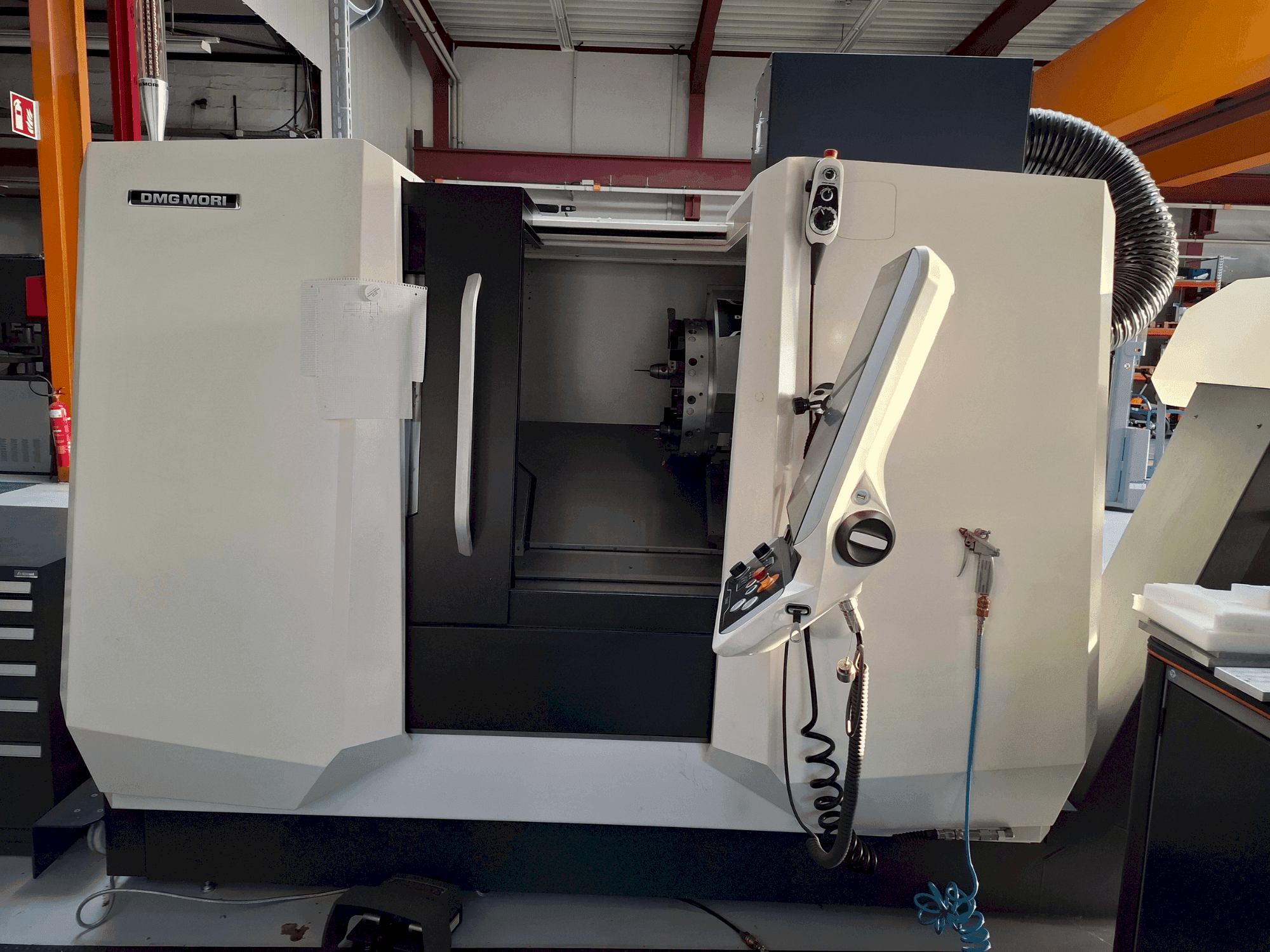

DMG MORI - CLX 350 V3DE-TUR-DMG-2019-00004

Équipement supplémentaire

• - Capacité du réservoir : 17 litres / Pression de la pompe : 55 bar / Débit maximal de la pompe : 18 l/min
• - Pneumatique : Consommation d'air : 15 m³/h/ Pression d'air : 6 + 20% bar/ Humidité de l'air à 20°C : 20 à 75%
• - Dispositif de serrage creux (broche principale) : Vitesse du cylindre de serrage : 5000 tr/min / Course du piston : 29 mm / Force de traction (P) : 45 kN (min) / Force de pression (F) : 68 kN (max)/ Pression maximale : 68 bar (max)
• - Séparation des brouillards d'huile et d'émulsion : Longueur : 778 mm / Largeur : 400 mm / Hauteur : 520 mm / Poids : 50 kg / Débit d'air : 600 m³/h / Puissance du moteur : 0,5 kW / Durée de fonctionnement (après arrêt) : environ 1 min

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Fixation de la broche (bride) : type a2-6, type a2-5 / diamètre du mandrin : 210/250 mm, 170 mm / capacité de la barre : 65 mm, 36 mm / diamètre de l'alésage de la broche : 73 mm, 45 mm / diamètre du palier avant : 120 mm, 90 mm /
  • - Puissance maximale de la broche (cycle de travail de 100 %) : 11 kw, 12. 6 kw / puissance maximale de la broche (40 % du cycle de travail) : 16. 5 kw, 16. 2 kw / vitesse maximale de la broche (100% et 40% du cycle de travail) : 5000 tr/min / couple maximum (cycle de travail de 100%) : 112 nm, 48 nm / couple maximum (40% du cycle de travail) : 168 nm, 62 nm / type/plage de tension : ac/1
  • - Entraînement par vis à billes sur les axes x/y/z (dxp) : 32 x 10 mm / force d'avance x/y/z (cycle de travail de 100 %) : 3. 5/3. 5/6 kn / force d'avance x/y/z (40% du cycle de travail) : 4. 5/4. 5/7. 5 kn / déplacement rapide x/y/z : 30/22. 5/36 m/min / couple : 20 nm
  • - Précision de positionnement : p (x) : 0. 005 mm /p (z) : 0. 008 mm /p (y) : 0. 005 mm/ tolérance de position c : 30 mgrad
  • - Distance entre les axes : 715 mm / hauteur centrale : 345 mm / rotation maximale sur le lit : 580 mm / pivotement sur le coulisseau x : 360 mm / diamètre de tournage maximum : 320 mm / diamètre du mandrin : 210/250 mm / course x : 242. 5 mm /course z : 540 mm
  • - Machine (hauteur max. ) : 1852 mm / machine avec feu de signalisation (hauteur) : 2208 mm / largeur : 1767 mm / avec commande (largeur min) : 1928 mm / avec commande (largeur max. ) : 2271 mm / longueur avec convoyeur à copeaux : 3700 mm / surface d'installation (lxw) : 4885 x 4837 mm
  • - Hauteur : 1624 mm / largeur : 855 mm / longueur : 3588 mm / poids : 500 kg / hauteur de refoulement : 950 mm / capacité du liquide de refroidissement : 170 litres / puissance de la pompe : 0. 85 kw / débit de la pompe : 20 l/min / pression de la pompe : 5 bar / performance du convoyeur à copeaux : 150 kg/h / longueur max. Des copeaux : 130 mm / longueur max. Des copeaux : 130 mm / longueur max. Des copeaux : 130 mm / longueur max. Des copeaux : 130 mm. Longueur des copeaux : 130 mm / max. Diamètre du faisceau de copeaux : 50 mm
  • - Nombre d'outils entraînés : 12 / montage d'outils : vdi 30 axial / accouplement pour outils entraînés : vdi 16 x 0. 8 din 5480 / axe de l'outil : 20 x 20 mm /vitesse maximale des outils entraînés : 5500 rpm /maximum power s1 (100% duty cycle) : 3. 30 kw / puissance maximale s3 (40% du cycle de travail) : 5. 44 kw / couple maximum, 100% du cycle de travail : 15 nm / couple maximum, 40% du cycle de travail : 20 nm
  • - Course : 550 mm /force de serrage maximale : 4000 n /montage de la douille : mk 4/ mouvement de la contre-pointe : hydraulique/ positionnement de la contre-pointe : ±6 mm
